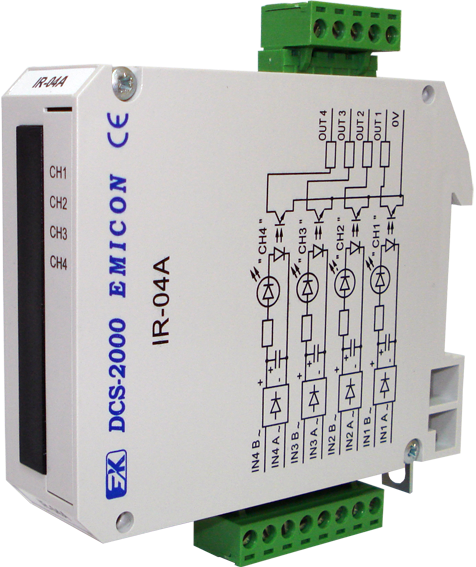

Модуль предназначен для преобразования входного сигнала переменного тока напряжением 220 В в выходной дискретный сигнал типа "открытый коллектор". Нагрузкой выходов модуля могут служить входы модулей ввода (ввода-вывода) дискретных сигналов DI-xx и DIO-xx серий ЭК-2000, DCS-2000 и DCS-2001.
Модуль относится к серии DCS-2000 исполнения М1.
| Наименование параметра | Величина / тип |
| Напряжение переключения, В | (120, 150 или 180) ± 10 |
| Максимальное напряжение входного сигнала, В | 300 |
| Номинальный входной ток, мА | 4-7 |
| Максимальный выходной ток, мА | 100 |
| Число каналов преобразования | 4 |
| Гальваническая развязка между входом и выходом модуля, В, не менее | 1500 |
| Сопротивление изоляции между входом и выходом модуля (UISO=1000 VDC), МОм, не менее | 1000 |
| Габаритные размеры, мм | 114x102x25 |
| Масса, кг, не более | 0,1 |
Модуль имеет напряжение переключения 120±10 В, 150±10 В или 180±10 В в зависимости от положения перемычек J1...J4 для первого...четвертого каналов соответственно. Если соответствующая перемычка снята, напряжение переключения составляет 120±10 В, если установлена в положение 1-2 - 150±10 В, если установлена в положение 2-3 - 180±10 В. Напряжение переключения зависит от того, на какой дискретный вход (модуль ввода дискретных сигналов) работает модуль.
Выпускается несколько модификаций модуля IR-04A, в зависимости от того, с каким модулем ввода дискретных сигналов он настраивался:
|
Модификация IR-04A |
Модули DI (DIO), соответствующие модификациям IR-04A |
| ЭК-2000 | |
| IR-04A-001 | DI-01, DIO-01, DI-03, DIO-03 |
| IR-04A-002 | DI-04, DIO-04 |
| DCS-2000 | |
| IR-04A-003 | DI-11-00.хх, DIO-11-00.хх |
| IR-04A-004 | DI-11-01.хх, DIO-11-01.хх |
| DCS-2001 | |
| IR-04A-005 | DI-12, DIO-12 |
