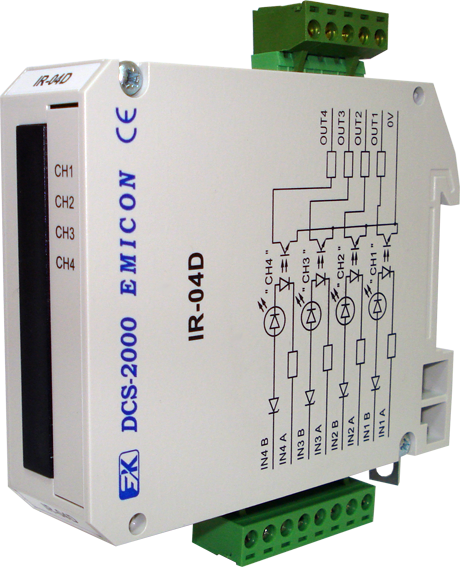

Модуль предназначен для преобразования входного сигнала постоянного тока с номинальным напряжением 24 В в выходной дискретный сигнал типа "открытый коллектор". Нагрузкой выходов модуля могут служить входы модулей ввода (ввода-вывода) дискретных сигналов DI-xx и DIO-xx серий ЭК-2000, DCS-2000 и DCS-2001.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Напряжение переключения, В | 15 ± 2 |
| Напряжение входного сигнала, В | 18…36 |
| Номинальный входной ток, мА | 4-8 |
| Максимальный входной ток, мА | 25 |
| Максимальный выходной ток, мА | 50 |
| Число каналов преобразования | 4 |
| Гальваническая развязка между входом и выходом модуля, В, не менее | 1500 |
| Сопротивление изоляции между входом и выходом модуля (UISO=1000 VDC), МОм, не менее | 1000 |
| Габаритные размеры, мм | 114x102x25 |
| Масса, кг, не более | 0,1 |
