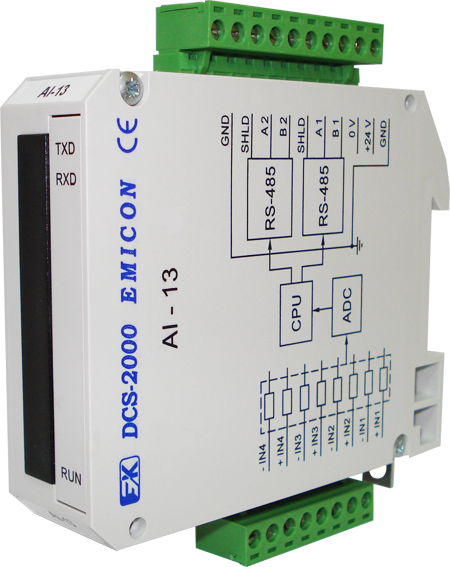

Модуль предназначен для работы в составе распределенных систем управления, для подключения к нему по двухпроводной схеме пожарных извещателей пламени типа ИП 212, ИП 330 или ИП 332 и преобразования полученного с них входного токового сигнала в 12-ти разрядный цифровой код.
Модуль также предназначен для одновременного питания пожарных извещателей пламени типа ИП 212, ИП 330 или ИП 332 напряжением 10-24 В от встроенного в модуль гальванически изолированного преобразователя.
Модуль относится к серии DCS-2000 исполнения М1.
| Наименование параметра | Величина / тип |
| Количество каналов подключения датчиков | 4 |
| Входное сопротивление каналов (AI-13-02.00), Ом | 570 |
| Напряжение источника питания датчиков на холостом ходу, В | 24±5% |
| Диапазон входных сигналов, мА | 0...20 |
| Погрешность преобразования тока в цифровой код, % | ±2 |
| Возможность программного включения и выключения питания канала | имеется |
| Гальваническая развязка между внешним стабилизированным источником питания и системными цепями модуля, В, не менее | 500 |
| Интерфейс | RS-485 |
| Протокол | MODBUS RTU |
| Количество каналов интерфейса | 2 |
| Масса модуля, кг, не более | 0,1 |
В зависимости от маркировки взрывозащиты модуль выпускается в шести модификациях:
| Наименование | Маркировка взрывозащиты | Примечание |
| AI-13 | --- |
Модули модификаций AI-13, AI-13-01.00 имеют: - встроенный в микропроцессор 10-ти разрядный АЦП; - входное сопротивление каналов больше 690 Ом; - погрешность преобразования входного тока в цифровой код достигает 5%; - каналы RS-485 обслуживаются одним встроенным USART |
| AI-13-00.01 | [Exib] IIC X | |
| AI-13-01.00 | --- | |
| AI-13-01.01 | [Exib] IIC X | |
| AI-13-02.00 | --- | |
| AI-13-02.01 | [Exib] IIC X |
Электропитание модуля модификации AI-13-02.00 осуществляется от источника питания 18-36 В. Максимальный ток потребления 200 мА.
Электропитание модуля модификаций AI-13, AI-13-01.00 осуществляется от стабилизированного источника питания 24 В.
