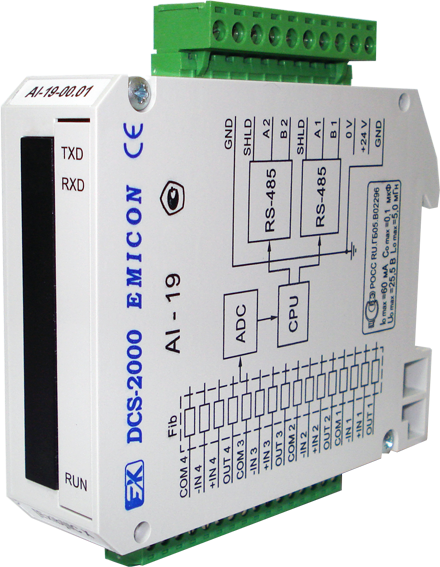

Модуль предназначен для работы в составе распределенных систем управления, имеет четыре дифференциальных канала для подключения к нему по четырехпроводной схеме термометров сопротивления типа ТСМ-50, ТСП-50 или ТСМ-100, ТСП-100 и преобразования полученного входного напряжения в 12-ти разрядный цифровой код.
После преобразования и усреднения величин нескольких цифровых отсчётов, полученное значение передается по локальной сети, образованной интерфейсом RS-485 (протокол MODBUS).
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Количество каналов ввода | 4 |
| Диапазон измеряемого сопротивления, Ом | 40-90 или 80 - 180 |
| Время коммутации канала, мкс, не более | 100 |
| Время преобразования, мкс, не более | 100 |
| Разрядность аналого-цифрового преобразования, бит | 12 |
| Основная погрешность преобразования, приведенная к диапазону измерений, %, не более | ±0,2 |
| Дополнительная температурная погрешность, %/ ºС | ±0,01 |
| Величина тока встроенного источника, мА | 5 |
| Гальваническая развязка между внешним системным стабилизированным источником питания и питанием модуля, В, не менее | 1000 |
| Интерфейс | RS-485 |
| Количество каналов интерфейса | 2 |
| Протокол | MODBUS |
| Напряжение питания модуля, В | 18…36 |
| Масса модуля, кг, не более | 0,1 |
В зависимости от величины измеряемого сопротивления модуль выпускается в двух модификациях, каждая из которых допускает два варианта исполнения:
Наименование
Шкала измерения, Ом
Примечание
| Наименование | Шкала измерения, Ом | Примечание |
| AI-19-00.00 | 40…90 | Модули AI-19 в исполнении "хх.00" не являются взрывозащищенными. Эти модули относятся к электрооборудованию общего исполнения, устанавливаются вне взрывоопасных зон и не могут быть соединены с термометрами сопротивления, расположенными во взрывоопасных зонах, так как их исполнение не обеспечивает необходимый уровень взрывозащиты |
| AI-19-01.00 | 80…180 |
Руководство по эксплуатации
373 КбПО и доп. материалы
Свяжитесь с нами,
если у вас остались вопросы
