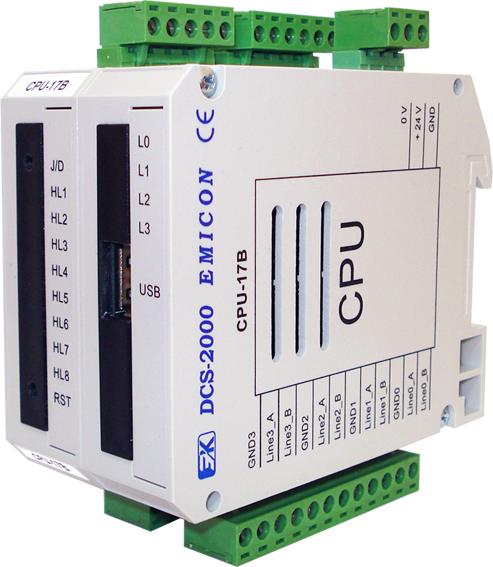

Модуль предназначен для работы в составе распределенных систем управления на базе программируемых контроллеров серии DCS-2000 для сбора информации, обработки ее по заданным алгоритмам и выдачи управляющих команд по двум последовательным неизолированным каналам RS-232 и четырем каналам RS-485 с гальванической изоляцией и цепями грозозащиты.
Модуль относится к серии DCS-2000 исполнения М1.
Характеристика
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | Am186CU-50KC | AMD |
| Тактовая частота процессора, МГц | 50 |
|
| Объем памяти программ пользователя и операционной системы, Кбайт | 512 | FLASH AMD |
| Объем памяти данных, Кбайт | 512 | Энергонезависимая |
| Количество внешних уровней прерывания | 4 |
|
| Количество программируемых 16-ти битных таймеров | 3 |
|
| Количество каналов низкоскоростных последовательных интерфейсов RS-232 (до 15 м) | 1 | Скорость до 115200 бод, ASYNC |
| Количество каналов высокоскоростных последовательных интерфейсов RS-232 (до 15 м) | 1 | Скорость до 460800 бод, ASYNC |
| Количество каналов высокоскоростных последовательных интерфейсов RS-485 (128 нагрузoк, до 0,3 км (на максимальной скорости обмена)) | 4 |
Скорость до 2304000 бод, ASYNC, BISYNC, SDLC с гальванической изоляцией (1500 B) и цепями грозозащиты |
| Количество каналов USB-A | 1 | до 12 Мбод, V1.0 |
| Масса модуля, кг, не более | 0,4 |
|
Электропитание модуля осуществляется от нестабилизированного источника питания 18-36 В, мощность потребления не более 5 Вт. Гальваническая изоляция между внешним нестабилизированным источником питания и системным питанием составляет 1500 В.
