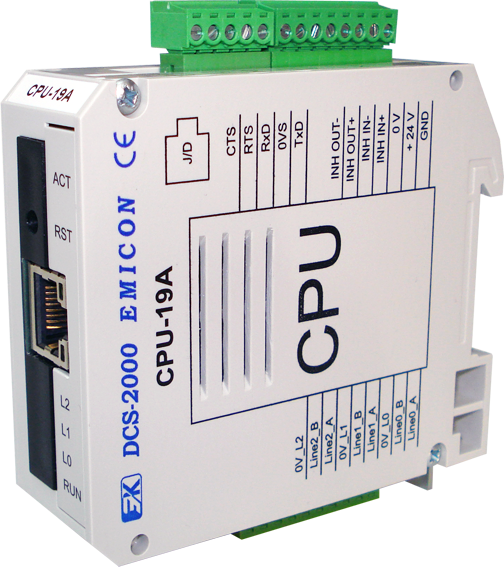

Модуль предназначен для работы в составе распределенных систем управления на базе программируемых контроллеров серии DCS-2000 для сбора информации, обработки ее по заданным алгоритмам и выдачи управляющих команд по трем последовательным каналам RS-485 с гальванической изоляцией и цепями грозозащиты, одному последовательному неизолированному каналу RS-232 и по одному каналу Ethernet.
Модуль относится к серии DCS-2000 исполнения М1.
Характеристика
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | SC-123 IEC | BECK |
| Тактовая частота процессора, МГц | 96 |
|
| Объем памяти программ, Мбайт | 2 | Внутренняя FLASH |
| Объем памяти данных, Мбайт | 8 | Внутреннее ОЗУ |
| Количество каналов низкоскоростных последовательных интерфейсов RS-232 | 1 | Скорость до 460800 бит/с, ASYNC |
| Количество каналов низкоскоростных последовательных интерфейсов RS-485 | 1 |
Скорость до 460800 бит/с, ASYNC, с гальванической изоляцией (1000 B) и цепями грозозащиты |
| Количество каналов высокоскоростных последовательных интерфейсов RS-485 | 2 |
Скорость до 2,304 Мбит/с, ASYNC, SDLC, с гальванической изоляцией (1000 B) и цепями грозозащиты |
| Количество каналов Ethernet | 1 | 10/100 Base TX half/full duplex operation |
| Устройство резервирования |
|
есть |
| Индикация | есть | Светодиодная |
| Габаритные размеры модуля, мм | 110х100х28 |
|
| Масса модуля, кг, не более | 0,3 |
|
Электропитание модуля осуществляется от источника питания 18–36 В. Мощность потребления должна быть не более 4 Вт. Гальваническая изоляция между внешним нестабилизированным источником питания и системным питанием составляет 1500 В.
