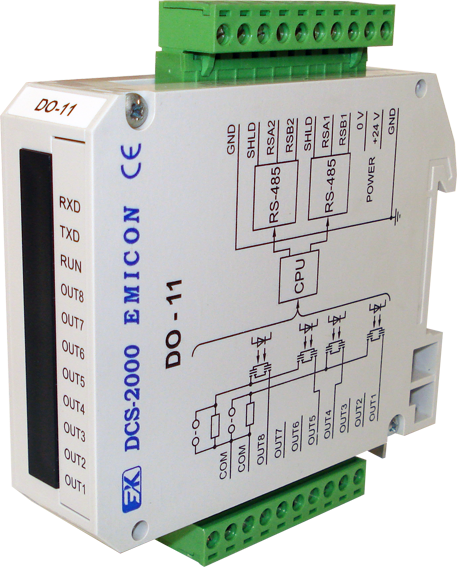

Модуль предназначен для работы в составе распределенных систем управления; имеет два информационных канала для подключения к сети RS-485 и восемь изолированных дискретных каналов вывода с выходом типа MOSFET output. Модуль управляет состоянием выходов по команде "ВЕДУЩЕГО" устройства по сети RS-485.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество каналов вывода дискретных сигналов | 8 |
|
| Количество групп выходов | 2 |
|
| Максимальный ток нагрузки выхода, мА, не менее | 100 |
|
| Максимальное напряжение на закрытом ключе выхода, В, не менее | 50 |
|
| Ток утечки выхода в состоянии "ВЫКЛЮЧЕНО", мкА, не более | 5 |
|
| Сопротивление выхода в состоянии "ВКЛЮЧЕНО", Ом, не более | 35 | При включенной схеме защиты выходов. В зависимости от типа установленных выходных оптронов может составлять от 6 до 35 Ом. При отключенной схеме защиты выходов значение уменьшается на 5 Ом |
| Ток срабатывания защиты выходов, мА, не более | 300 | Суммарный ток нагрузки группы выходов, при котором срабатывает защита, если она не отключена |
| Количество информационных каналов | 2 |
|
| Интерфейс | RS-485 |
|
| Протокол | MODBUS RTU |
|
| Скорость передачи данных, бод | 2400; 9600; 38400; 115200; 230400; 460800; 921600 | Выбирается установкой перемычек на плате модуля |
| Напряжение питания модуля, В | 25 ± 2% | Электропитание модуля должно осуществляться от стабилизированного источника |
| Ток, потребляемый модулем от источника питания, мА | 100 |
|
| Гальваническая развязка между внешним стабилизированным источником питания и системными цепями модуля, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 114х102х25 |
|
| Масса модуля, кг, не более | 0,1 |
|
