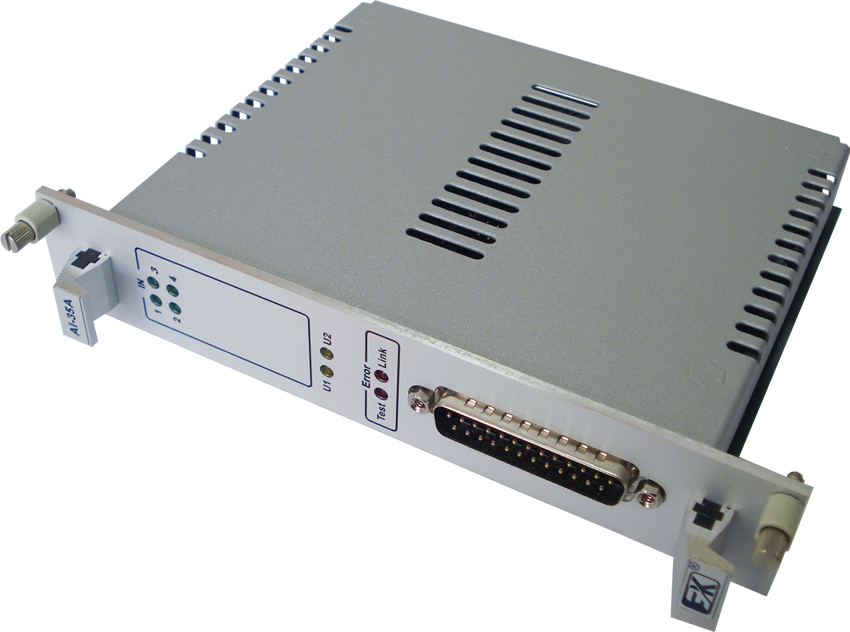

Модуль предназначен для работы в составе распределенных систем управления и содержит четыре дифференциальных канала для подключения термопар различных типов с номинальными статическими характеристиками преобразования по ГОСТ Р 8.585-2001.
Модуль имеет также два канала для подключения термопреобразователей с целью компенсации температуры холодных спаев термопар. Один канал служит для подключения по четырехпроводной схеме термопреобразователя сопротивления типа ТСП (ГОСТ 6651-2009) с номинальной статической характеристикой преобразования 100П (Pt‘100, W100=1,3910 по международной классификации). Другой канал служит для подключения модуля температурного датчика TS-01А, который используется в качестве встроенного термочувствительного преобразователя. Модуль TS-01A получает питание от AI-35A и выдает в него ток, пропорциональный окружающей температуре.
После преобразования входного сигнала в 14-ти разрядный цифровой код и внесения поправки по температуре холодного спая вычисленное двухбайтное значение передается по локальной сети, образованной интерфейсом RS-485 (протокол MODBUS RTU), по запросу устройства "MASTER", например, процессорного модуля CPU-31A.
Модуль относится к серии DCS-2000 исполнения М2.
| Наименование параметра | Величина / тип | Примечание |
| Количество каналов ввода | 4 |
|
| Диапазон измеряемого напряжения | см. таблицу ниже | В зависимости от модификации |
| Время коммутации канала, мкс, не более | 100 |
|
| Время преобразования, мкс, не более | 10 |
|
| Разрядность аналого-цифрового преобразования, бит | 14 |
|
| Основная погрешность преобразования, не более | см. таблицу ниже | В зависимости от модификации |
| Дополнительная температурная погрешность на каждые 10 ºС изменения температуры окружающей среды | 0,5 от основной |
|
| Погрешность канала компенсации, ºС, не более | ± 2 | указана погрешность канала компенсации при подключении термометра сопротивления, при подключении модуля TS-01 погрешность канала компенсации нормируется в составе погрешности каналов термопар, в зависимости от модификации |
| Время аппаратной фильтрации, мс | 20 |
|
| Температура изотермальной зоны, ºС | 0…100 |
|
| Интерфейс | RS-485 |
|
| Количество каналов интерфейса | 2 |
|
| Протокол | MODBUS |
|
| Напряжение питания модуля, В | 18…36 |
|
| Напряжение гальванической изоляции между изолированными частями модуля, В, не менее | 1000 |
|
| Масса модуля, кг, не более | 0,3 |
|
В зависимости от диапазона входного сигнала в каналах термопар модуль выпускается в трех модификациях:
| Наименование | Диапазон каналов термопар, мВ | Типы термопар |
Пределы основной погрешности преобразования, ˚C |
| AI-35A | 0…60 | J | ± 2,1 ˚C |
| L | ± 1,8 ˚C | ||
| E | ± 1,8 ˚C | ||
| K | ± 2,5 ˚C | ||
| N | ± 2,7 ˚C | ||
| AI-35A-01 | 0…20 | R | ± 3,6 ˚C |
| S | ± 3,9 ˚C | ||
| AI-35A-02 | 0…15 | B | ± 3,6 ˚C |
