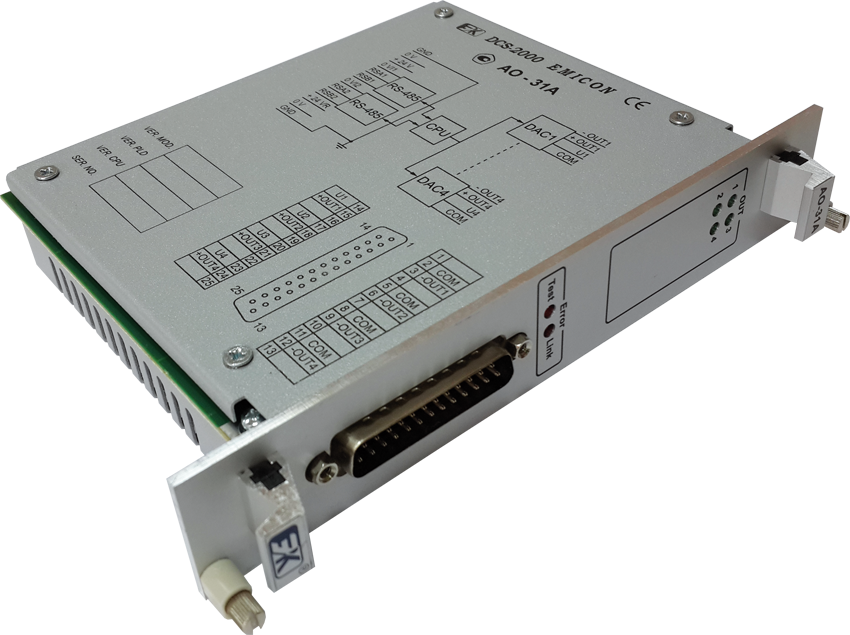

Модуль вывода аналоговых сигналов AО-31A

Описание

Характеристики

Документация

Модуль предназначен для работы в составе распределенных систем управления и имеет четыре 12-ти разрядных цифроаналоговых канала преобразования. Каждый канал имеет потенциальный (0…10 В) и токовый (0…20 мА) выходы, причем последние содержат схему контроля выдаваемого на исполнительный механизм объекта тока.

Модуль относится к серии DCS-2000 исполнения М2.

Наименование параметра

Величина / тип

Примечание

Наименование параметра	Величина / тип	Примечание
Количество каналов вывода	4
Диапазон выходного тока, мА	0…20
Диапазон выходного напряжения, В	0…10
Время преобразования, мкс, не более	10
Разрядность цифро-аналогового преобразования, бит	12
Основная погрешность преобразования, %, не более	±0,15; ±0,1	в зависимости от модификации
Дополнительная температурная погрешность, %/ ºС	±0,007
Схема ограничения выходного тока	имеется
Схема контроля выходного тока	имеется
Интерфейс	RS-485
Количество каналов интерфейса	2
Протокол	MODBUS
Напряжение питания модуля, В	18…36
Габаритные размеры модуля, мм	170x130x30
Масса модуля, кг, не более	0,3
