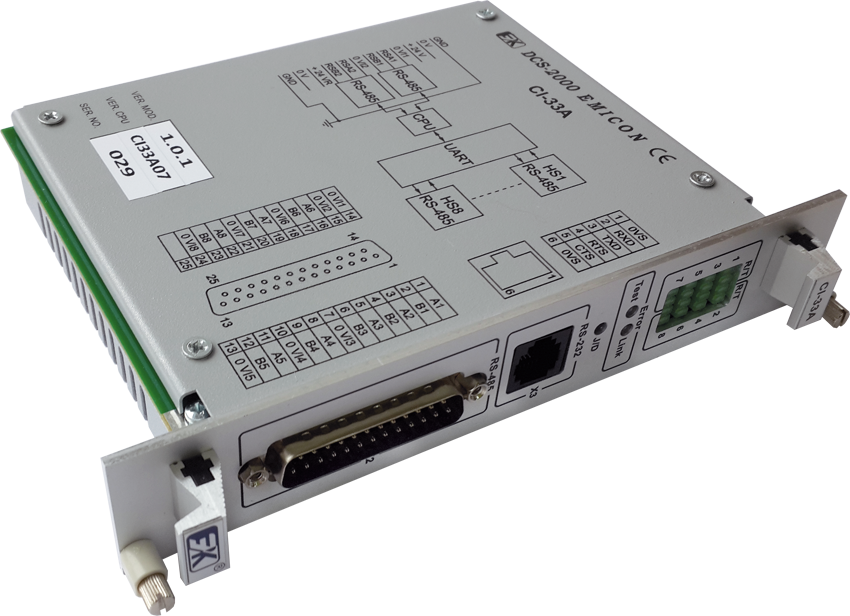

Модуль предназначен для расширения функциональных возможностей программируемых контроллеров серии DCS-2000 исполнения М2 в части информационного обмена с интеллектуальными датчиками и исполнительными устройствами.
Модуль обеспечивает информационный обмен по десяти каналам интерфейса RS-485. Два из десяти каналов являются системными, по ним модуль обменивается информацией с модулем центрального процессорного устройства. Восемь каналов предназначены для подключения периферийных интеллектуальных устройств.
Модуль относится к серии DCS-2000 исполнения М2.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Тип интерфейсов | RS-485 |
| Количество интерфейсных каналов RS-485 | 10 (два канала – системные) |
| Максимальная скорость передачи данных, Кбит/с | 921,6 |
| Протокол обмена |
ModBus, EmiBus - по системным каналам, ModBus RTU - по внешним каналам |
| Наличие индикации информационного обмена по интерфейсным каналам RS-485 | есть |
| Напряжение питания, В | от 18 до 36 |
| Ток потребления, мА, не более | 250 |
| Гальваническая изоляция между внешним системным источником питания и питанием модуля, В, не менее | 1000 |
| Габаритные размеры, мм | 140х120х40 |
| Масса модуля, кг, не более | 0,4 |
