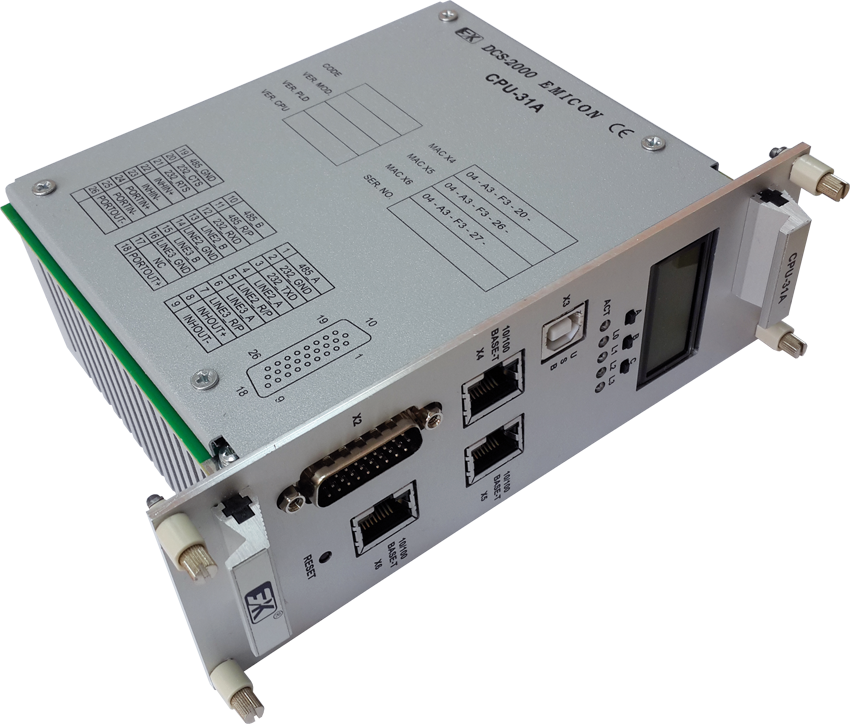

Модуль предназначен для работы в составе распределенных систем управления на базе программируемых контроллеров серии DCS-2000 исполнения М2 для сбора информации, обработки ее по заданным алгоритмам и выдачи управляющих команд по пяти последовательным каналам RS-485 с гальванической изоляцией и цепями грозозащиты, одному последовательному неизолированному каналу RS-232 и трем каналам Ethernet.
Модуль относится к серии DCS-2000 исполнения М2.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | Am186CU-40KI | AMD |
| Тактовая частота процессора, МГц | 50 |
|
| Объем памяти операционной системы, Кбайт | 64 | FLASH |
| Объем памяти программ пользователя, Кбайт | 512 | FLASH |
| Объем памяти данных, Кбайт | 128 | Low Power CMOS SRAM |
| Интерфейс модуля расширения, Кбайт | 128 |
|
| Количество внешних уровней прерывания | 6 |
|
| Количество программируемых 16-ти битных таймеров | 3 |
|
| Количество каналов низкоскоростных последовательных интерфейсов RS-232 (до 15 м) | 1 | Скорость до 115200 бод, ASYNC |
| Количество каналов низкоскоростных последовательных интерфейсов RS-485 (128 нагрузoк, до 1,5 км (на максимальной скорости обмена )) | 1 |
Скорость до 460800 бод, ASYNC, FIFO, с гальванической изоляцией (1500 B) и цепями грозозащиты |
| Количество каналов высокоскоростных последовательных интерфейсов RS-485 (128 нагрузoк, до 0,3 км (на максимальной скорости обмена)) | 4 |
Скорость до 2,304 Мбод, ASYNC, BISYNC, SDLC, с гальванической изоляцией (1500 B) и цепями грозозащиты |
| Количество каналов Ethernet | 3 | 10/100 Base TX half/full duplex operation |
| Количество каналов USB-В | 1 | До 12 Мбод , V1.0 |
| Масса модуля, кг, не более | 0,4 |
|
Электропитание модуля осуществляется от нестабилизированного источника питания 18-36 В, мощность потребления не более 8 Вт. Гальваническая изоляция между внешним нестабилизированным источником питания и системным питанием составляет 1500 В.
