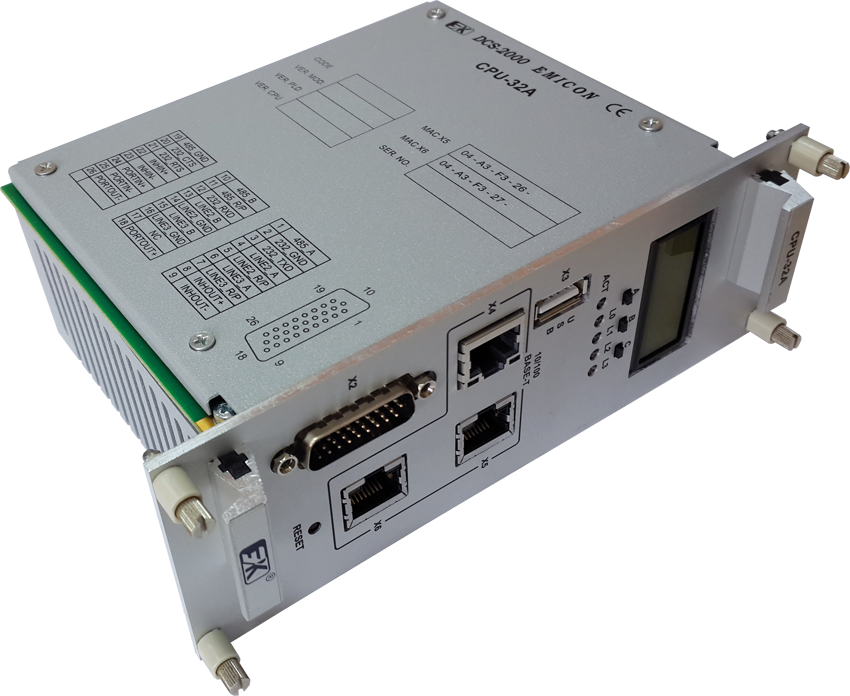

Модуль предназначен для работы в составе распределенных систем управления на базе программируемых контроллеров серии DCS-2000 исполнения М2 для сбора информации, обработки ее по заданным алгоритмам и выдачи управляющих команд по пяти последовательным каналам RS-485 с гальванической изоляцией и цепями грозозащиты, одному последовательному неизолированному каналу RS-232 и от одного до трех каналов Ethernet.
Модуль относится к серии DCS-2000 исполнения М2.
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | SC-143 IEC | BECK |
| Тактовая частота процессора, МГц | 96 |
|
| Объем памяти программ, Мбайт | 8 | Внутренняя FLASH |
| Объем памяти данных, Мбайт | 8 | Внутреннее ОЗУ |
| Количество каналов низкоскоростных последовательных интерфейсов RS-232 | 1 | Скорость до 460800 бит/с |
| Количество каналов низкоскоростных последовательных интерфейсов RS-485 | 1 |
Скорость до 460800 бит/с, с гальванической изоляцией (1000 B) и цепями грозозащиты |
| Количество каналов высокоскоростных последовательных интерфейсов RS-485 | 4 |
Скорость до 2,304 Мбит/с, с гальванической изоляцией (1000 B) и цепями грозозащиты |
| Протоколы информационного обмена по интерфейсным каналам RS-232 и RS-485 |
|
MODBUS RTU, МЭК 60870-5-101 |
| Количество каналов Ethernet |
от 1 до 3 в зависимости от модификации |
10/100 Base TX half/full duplex operation |
| Протоколы по каналам Ethernet |
|
Modbus TCP, МЭК 60870-5-104 |
| Устройство резервирования |
|
есть |
| Индикация |
|
Светодиодная и жидкокристаллическая панель (две строки по восемь символов) |
| Дискретный выход, гальванически изолированный | 1 | 24 В± 5%, 80 мА |
| Дискретный вход, гальванически изолированный | 1 | 24 В ± 10% |
| Количество каналов USB-А | 1 |
|
| Габаритные размеры модуля, мм | 114х102х80 |
|
| Масса модуля, кг, не более | 0,6 |
|
Электропитание модуля осуществляется от источника питания 18-36 В. Мощность потребления при напряжении питания 24 В должна быть не более 7,5 Вт, при напряжении питания 36 В должна быть не более 7,8 Вт. Гальваническая изоляция между внешним нестабилизированным источником питания и системным питанием составляет 1500 В.
