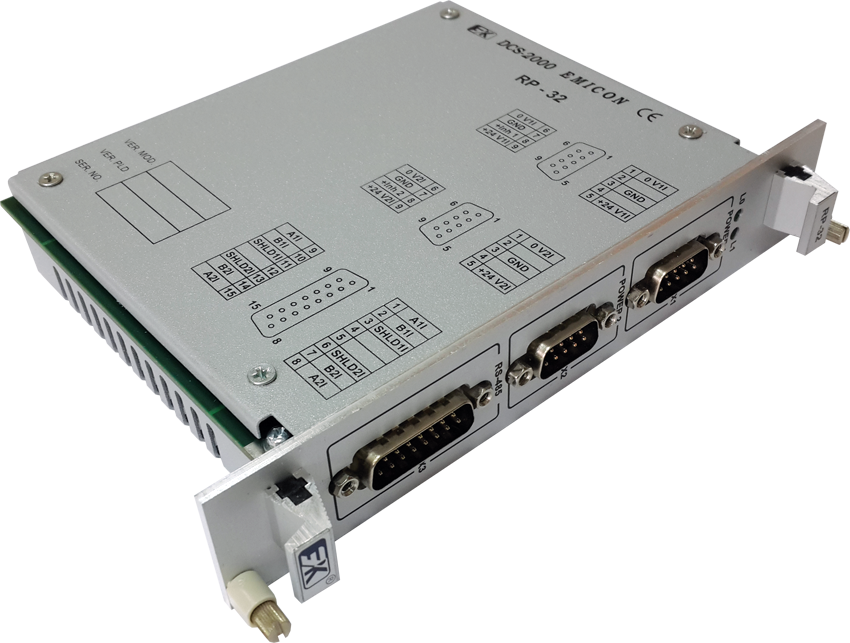

Модуль предназначен для подключения к модулям серии DCS-2000 каркасного исполнения основной и резервной шин питания по схеме "диодное ИЛИ" и основного и резервного каналов интерфейса RS-485. Все каналы модуля гальванически изолированы друг от друга.
Каналы RS-485 обеспечивают электрическое разделение участков сети RS-485, подключенных к модулю. Это необходимо, например, в тех случаях, когда шлейфы нагрузок подключаются к линии, или когда число нагрузок превышает допустимое для применяемого типа приемопередатчиков RS-485.
Характеристика
Величина / тип
Примечание
| Характеристика | Величина / тип | Примечание |
| Количество подключаемых каналов питания | 2 (диодное ИЛИ) | |
| Допустимое напряжение в каналах питания, В | 18 - 36 | |
| Максимальный ток в канале питания, А | 6 | |
| Максимальный ток через контакт “+Inh”, мА | 200 | |
| Емкость, вносимая в канал питания, мкФ | 1000 ± 20% | |
| Количество подключаемых каналов интерфейса RS-485 | 2 | |
| Емкость, вносимая в канал RS-485, пФ, не более | 4000 | емкость между любыми из линий A, B, SHLD |
| Сопротивление, вносимое в канал RS-485, Ом, не более | 5 | сопротивление, вносимое в линии A и B при температуре окружающей среды плюс 25 ˚C |
| Волновое сопротивление кабеля RS-485, Ом | 100 или 120 | выбирается перемычками на плате модуля |
| Задержка прохождения сигнала по каналам RS-485, нс | 200 | |
| Скорость передачи данных по каналам RS-485, бит/с | 9600 - 1152000 | выбирается микропереключателями на плате модуля |
| Протокол передачи данных | ModBus, SDLC | |
| Ток, потребляемый модулем от источника питания, мА, не более | 70 | при напряжении питания 24 В |
| Гальваническая развязка между изолированными частями модуля, В, не менее | 1000 | |
| Масса модуля, кг, не более | 0,4 |
В зависимости от рабочей температуры окружающего воздуха модуль выпускается в двух модификациях:
Обозначение модуля
Рабочая температура окружающего воздуха, ˚C
| Обозначение модуля | Рабочая температура окружающего воздуха, ˚C |
| RP-32 | от минус 25 до плюс 60 |
| RP-32-01 | от 0 до плюс 60 |
