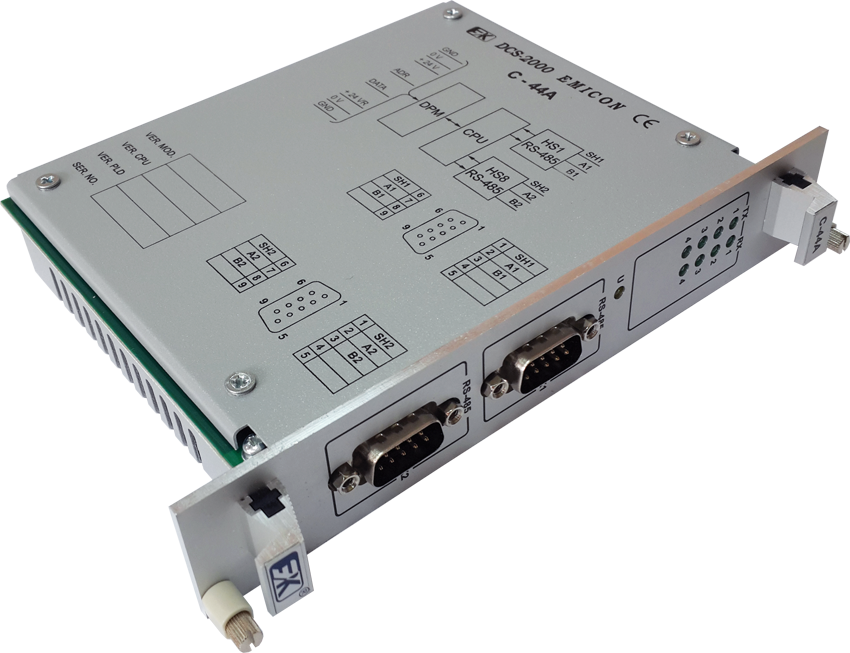

Модуль предназначен для обеспечения опроса модулей связи с объектом (УСО) по протоколу EmiBus.
Модуль обеспечивает информационный обмен с модулями УСО по четырем каналам интерфейса RS-485.
Модуль относится к серии DCS-2000 исполнения М3.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Тип интерфейсов | RS-485 |
| Количество интерфейсных каналов RS-485 | 4 |
| Максимальная скорость передачи данных, Кбит/с | 921,6 |
| Максимальная длина кабеля при максимальной скорости, м, не более | 500 |
| Тип интерфейсного кабеля | Витая пара в экране с волновым сопротивлением 100 Ом |
| Протокол обмена | EmiBus |
| Наличие индикации информационного обмена по интерфейсным каналам RS-485 | есть |
| Системный интерфейс | Параллельная шина |
| Напряжение питания, В | от 18 до 36 |
| Ток потребления, мА, не более | 120 |
| Гальваническая изоляция между внешним системным источником питания и питанием модуля, В, не менее | 1000 |
| Габаритные размеры, мм | 140х120х40 |
| Масса модуля, кг, не более | 0,4 |
В зависимости от рабочей температуры модуль выпускается в двух модификациях:
Наименование параметра
Величина / тип
Примечание
| Наименование | Рабочая температура модуля, °С |
| С-44А | от минус 25 до плюс 60 |
| С-44А-01 | от 0 до плюс 60 |
Руководство по эксплуатации
610 КбПО и доп. материалы
