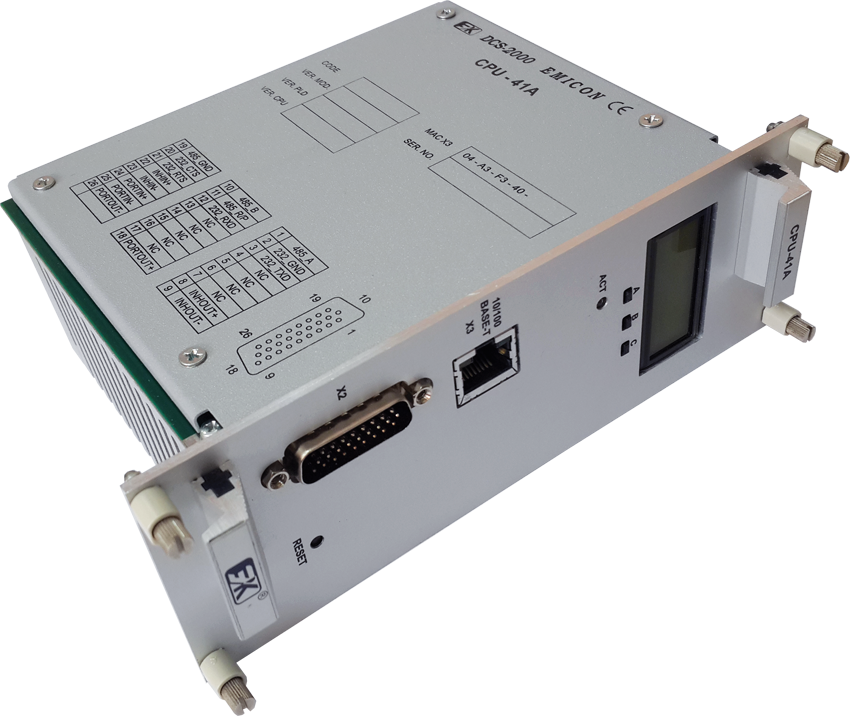

Модуль предназначен для работы в составе центрального контроллера систем автоматизации, построенных на базе программируемых контроллеров серии DCS-2000 исполнения М3, в качестве устройства исполнения заданных алгоритмов по управлению объектом автоматизации.
Модуль относится к серии DCS-2000 исполнения М3.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | Am186CU-40KI | AMD |
| Тактовая частота процессора, МГц | 50 |
|
| Объем памяти операционной системы, Кбайт | 64 | FLASH |
| Объем памяти программ пользователя, Кбайт | 512 | FLASH |
| Объем памяти данных, Кбайт | 128 | Low Power CMOS SRAM |
| Интерфейс внешних модулей, Кбайт | 256 | 4 платоместа по 64 Кбайт |
| Количество внешних уровней прерывания | 7 |
|
| Количество программируемых 16-ти битных таймеров | 3 |
|
| Количество каналов низкоскоростных последовательных интерфейсов RS-232 (до 15 м) | 1 | Скорость до 115200 бод, ASYNC |
|
Количество каналов низкоскоростных последовательных интерфейсов RS-485 (128 нагрузoк, до 1,5 км (на максимальной скорости обмена)) |
1 |
Скорость до 460800 бод, ASYNC, FIFO, с гальванической изоляцией (1500 B) и цепями грозозащиты |
| Количество каналов Ethernet | 1 | 10/100 Base TX half/full duplex operation |
| Габаритные размеры модуля, мм | 170х129х60,1 |
|
| Масса модуля, кг, не более | 0,3 |
|
Электропитание модуля осуществляется от нестабилизированного источника питания 18-36 В, мощность потребления не более 5 Вт. Гальваническая изоляция между внешним нестабилизированным источником питания и системным питанием составляет 1500 В.
