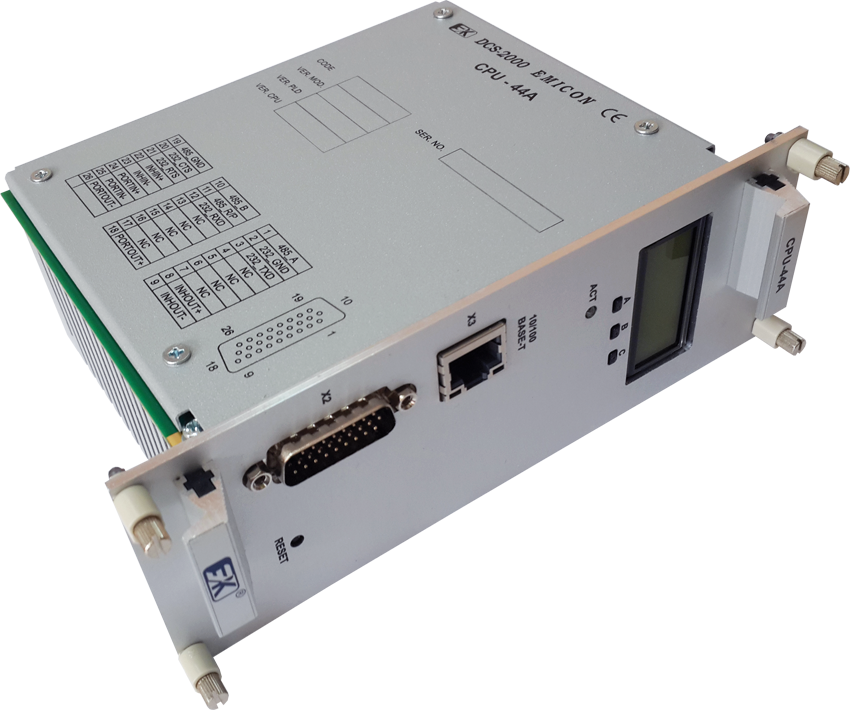

Модуль предназначен для работы в составе центрального контроллера систем автоматизации построенных на базе программируемых контроллеров серии DCS-2000 исполнения М3, в качестве устройства исполнения заданных алгоритмов по управлению объектом автоматизации.
Модуль относится к серии DCS-2000 исполнения М3.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | SC-143 IEC | BECK |
| Тактовая частота процессора, МГц | 96 |
|
| Объем памяти программ, Мбайт | 8 | Внутренняя FLASH |
| Объем памяти данных, Мбайт | 8 | Внутреннее ОЗУ |
| Объем памяти данных, Кбайт | 256 | Внешнее ОЗУ с батарейным питанием |
| Количество каналов последовательного интерфейса RS-232 |
1 |
Скорость до 460800 бит/с, ASYNC |
| Количество каналов интерфейсов RS-485 | 1 |
Скорость до 460800 бит/с, с гальванической изоляцией (1000 B) и цепями грозозащиты |
| Протоколы информационного обмена по интерфейсным каналам RS-232 и RS-485 |
|
MODBUS RTU , МЭК 60870-5-101 |
| Количество каналов Ethernet | 1 | 10/100 Base TX half/full duplex operation |
| Протоколы по каналу Ethernet |
|
Modbus TCP, МЭК 60870-5-104 |
| Устройство резервирования | есть |
|
| Индикация | есть | Светодиодная и жидкокристаллическая панель (две строки по восемь символов) |
| Дискретный выход, гальванически изолированный | 1 | 24 В ± 5%, 80 мА |
| Дискретный вход, гальванически изолированный | 1 | 24 В ± 10% |
| Габаритные размеры модуля, мм | 170х129х29,6 |
|
| Масса модуля, кг, не более | 0,6 |
|
Электропитание модуля осуществляется от источника питания 18-36 В. Мощность потребления при напряжении питания 24 В должна быть не более 7,5 Вт. Гальваническая изоляция между внешним нестабилизированным источником питания и системным питанием составляет 1500 В.
