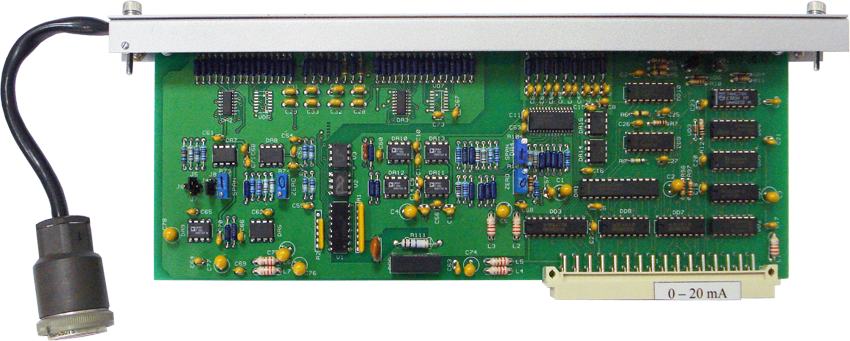

Модуль предназначен для работы в составе программируемых контроллеров серии ЭК-2000 в качестве устройства ввода аналоговых сигналов высокого уровня.
Модуль преобразует однополярные и двуполярные токовые сигналы в 12-ти разрядный двоичный код. Датчики тока подключаются к модулю по дифференциальной схеме.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество неизолированных от системного питания несимметричных нормированных каналов ввода в шкале -10 ... +10B | 9 |
|
| Входное сопротивление неизолированных каналов, кОм | 40 |
|
| Количество изолированных от системного питания дифференциальных каналов | 8 |
|
| Входное сопротивление изолированных каналов, кОм | 0,1 |
|
| Диапазон измеряемой величины |
|
в зависимости от модификации |
| Время коммутации канала, мкс, не более | 1000 |
|
| Время преобразования одного канала, мкс, не более | 15 |
|
| Разрядность аналого-цифрового преобразования, бит | 12 |
|
| Основная погрешность преобразования, % | 0,25 | при шкале 20 или 40 мА |
| 0,3 | при шкале 10 B или 10 мА | |
| 0,4 | остальные | |
| Дополнительная температурная погрешность | 0,5 от основной на 10 ºС |
|
| Гальваническая развязка между системной и пользовательской частями модуля, В, не менее | 500 |
|
| Постоянная времени фильтра входного сигнала, мкс | 100 | неизолированных каналов |
| 50000 | изолированных каналов | |
| Габаритные размеры модуля, мм | 285х130х27 | без кабеля |
| 450х130х27 | с кабелем | |
| Масса модуля, кг | 0,15 |
|
Электропитание модулей осуществляется от системных источников питания +5В ±5% (+5VS) и ±15В ±10% (15V) контроллера.
В зависимости от диапазона измеряемой величины модуль выпускается в различных модификациях:
Наименование параметра
Величина / тип
Примечание
| Обозначение | Диапазон измеряемой величины, мА |
| AI-04B-01 | 0…+20 |
| AI-04B-02 | 0…+10 |
| AI-04B-03 | 0…+5 |
| AI-04B-04 | -20…+20 |
| AI-04B-05 | -10…+10 |
| AI-04B-06 | -5…+5 |
| AI-04B-07 | -2,5…+2,5 |
| AI-04B-11 | 0…+20 |
| AI-04B-12 | 0…+5 |
