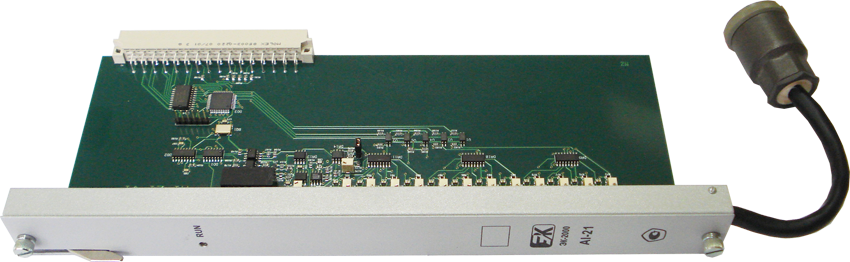

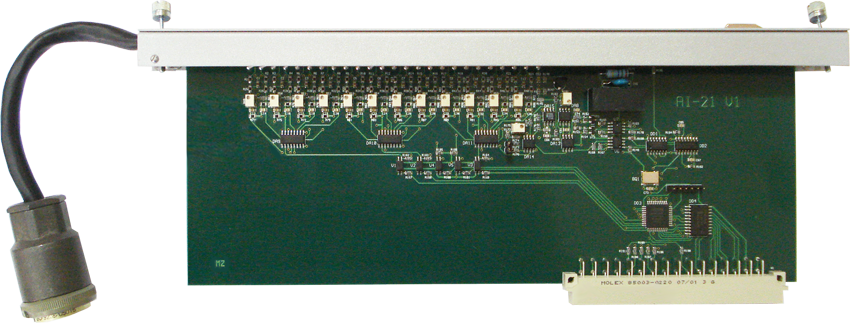

Модуль ввода аналоговых сигналов AI-21

Описание

Характеристики

Документация

Модуль предназначен для работы в составе программируемых контроллеров серии ЭК-2000, имеет 12 дифференциальных каналов для подключения термометров сопротивления по четырехпроводной схеме со шкалой 40...90 Ом или 80...180 Ом.

Модуль преобразует сигналы, полученные с датчиков, в 12-разрядный цифровой код, который доступен для считывания процессорным модулем контроллера.

Модуль относится к серии ЭК-2000.

Наименование параметра

Величина / тип

Примечание

Наименование параметра	Величина / тип
Количество каналов ввода	12
Диапазон измеряемого сигнала для ТСМ-50 и ТСП-50, Ом	40...90
Диапазон измеряемого сигнала для ТСМ-100 и ТСП-100, Ом	80…180
Входное сопротивление каналов, кОм, не менее	250
Время преобразования, мкс, не более	10
Время коммутации канала, мкс	200
Постоянная времени входного фильтра, мс	40
Разрядность аналого-цифрового преобразования, бит	12
Основная погрешность преобразования, %, не более	0,2
Дополнительная температурная погрешность, %/ 10ºС	0,1
Гальваническая развязка между объектными и системными цепями модуля, В, не менее	500
Сопротивление изоляции между объектными и системными цепями модуля (U_ISO=500 VDC), МОм, не менее	10
Масса модуля, кг, не более	0,3
