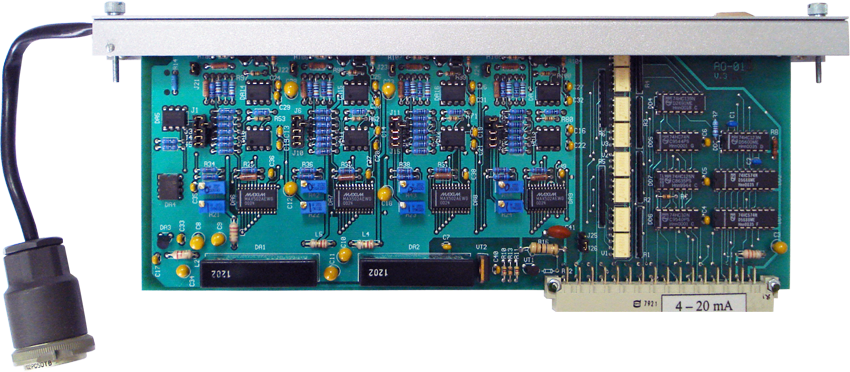

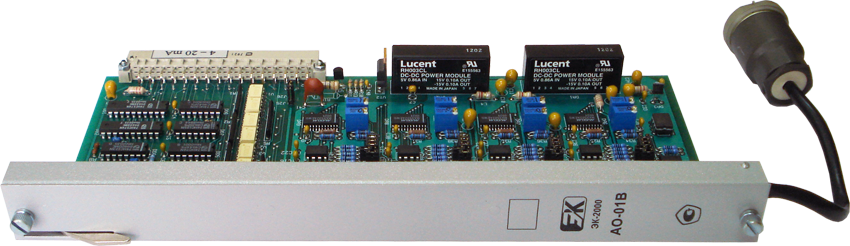

Модуль предназначен для преобразования двенадцатиразрядного двоичного кода в однополярные и двуполярные сигналы силы постоянного тока.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество изолированных от системного питания каналов вывода | 4 |
|
| Диапазоны выходных сигналов, мA | 0...+5; 0...+10; 0...+20; +1...+5; +4...+20 | однополярные |
| -5...+5; -10...+10; -20...+20 | двуполярные | |
| Время преобразования, включая коммутацию канала, мкс, не более | 30 |
|
| Разрядность цифро-аналогового преобразования, бит | 12 |
|
| Суммарная погрешность преобразования, %, не более | 0,15 |
|
| Гальваническая развязка между системной и пользовательской частями модуля, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 285х130х27 | без кабеля |
| 450х130х27 | с кабелем | |
| Масса модуля, кг | 0,15 |
|
Электропитание модуля осуществляется от системных источников питания +5В и +15В контроллера. Питание гальванически развязанной от системы аналоговой (изолированной) части модуля осуществляется от встроенного ключевого преобразователя, вырабатывающего двуполярное напряжение ±15В.
