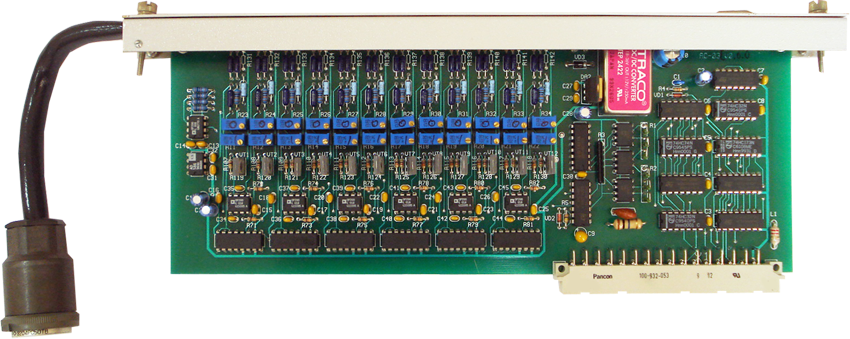

Модуль предназначен для работы в составе программируемых контроллеров серии ЭК-2000. Модуль предназначен для формирования токовых аналоговых сигналов в диапазоне 0…5 мА (AO-03A), 0…20 мА (AO-03B) или 4…20 мА (AO-03C) по командам процессорного модуля контроллера. Модификации модуля идентичны с точки зрения схемотехники и печатной платы и различаются только номиналами некоторых резисторов.
К модулю может быть одновременно подключено до двенадцати изолированных от системного питания исполнительных устройств.
Модуль относится к серии ЭК-2000.
| Наименование параметра | Величина / тип | Примечание |
| Количество каналов, изолированных от системного питания | 12 |
|
|
Диапазон выходных сигналов, мА: - AO-03A - AO-03B - AO-03C |
0…5 0…20 4…20 |
|
| Максимальное сопротивление нагрузки, Ом | 400 |
|
| Время преобразования, включая коммутацию канала, мкс, не более | 300 |
|
| Разрядность цифро-аналогового преобразования, бит | 12 |
|
| Суммарная погрешность преобразования, %, не более | 0,15 |
|
| Гальваническая развязка между внешним системным стабилизированным источником питания и питанием модуля, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 285х130х27 | с кабелем |
| 450х130х27 | без кабеля | |
| Масса модуля, кг, не более | 0,5 |
|
Электропитание модуля осуществляется от системного источника питания +5В контроллера и внешнего нестабилизированного источника питания +24В (+18…+35В). Питание гальванически развязанной от системы аналоговой (изолированной) части модуля осуществляется через встроенный преобразователь, вырабатывающий двуполярное напряжение ±12В.
