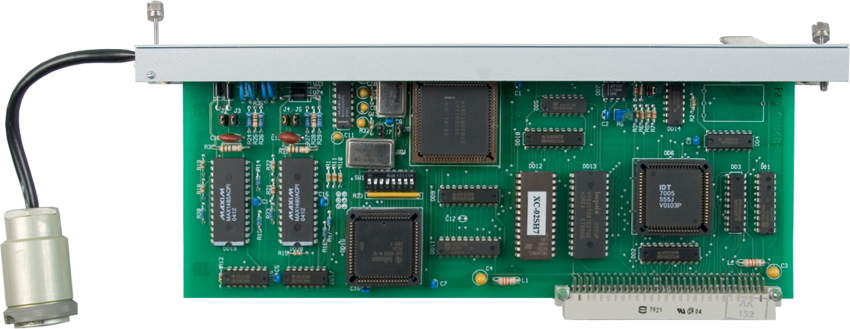

Модуль предназначен для работы в составе контроллеров технологического оборудования серии ЭК-2000 в качестве устройства высокоскоростного обмена данными между удаленными контроллерами. Интерфейсом обмена данными является RS-485, а физическая среда – экранированная витая пара.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Протоколы обмена (канальный уровень) | MODBUS, SDLC |
|
| Протоколы 1-го уровня (физические) | RS-485, RS-232 |
|
| Количество каналов RS-485 | 2 гальванически-изолированных | имеются элементы грозозащиты |
| Скорость обмена по каналам RS-485, бод | до 576000 | по экранированной витой паре |
| Количество каналов RS-232 | 2 |
|
| Скорость обмена по каналам RS-232, бод | 9600 |
|
| Напряжение гальванической изоляции для каналов RS-485, В |
1500 |
|
| Габаритные размеры, мм | 450х130х27 |
|
| Масса модуля, кг | 0,15 |
|
Электропитание модуля осуществляется от системного источников питания +5В ± 5% (+5VS) контроллера.
