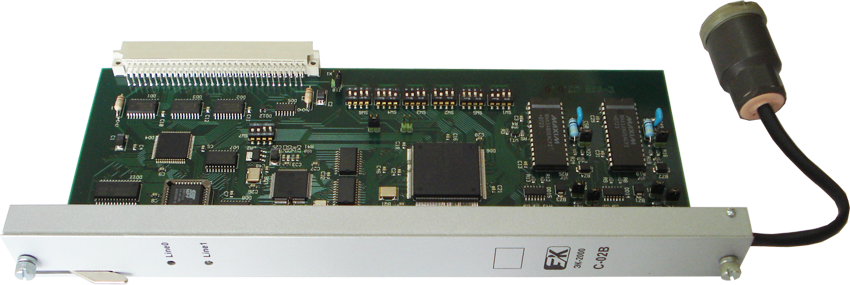

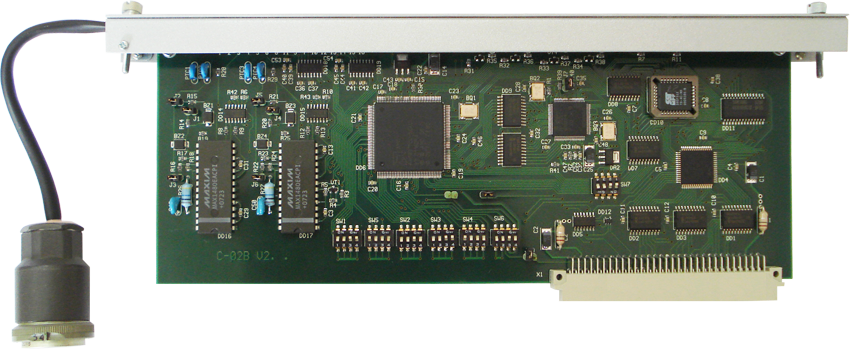

Модуль предназначен для подключения контроллера серии ЭК-2000 в локальную технологическую сеть и обеспечивает обмен данными по кабельной линии связи между подключенными к этой сети контроллерами и/или IBM PC - совместимым компьютером.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Протоколы обмена (канальный уровень) | MODBUS, SDLC |
|
| Протоколы 1-го уровня (физические) | RS-485, RS-232 |
|
| Количество каналов RS-485 | 2 гальванически-изолированных | имеются элементы грозозащиты |
| Скорость обмена по каналам RS-485, Мбит/сек | до 2,304 | по экранированной витой паре |
| Количество каналов RS-232 | 2 |
|
| Скорость обмена по каналам RS-232, бит/сек | 9600 |
|
| Ток потребления, мА, не более | 600 |
|
| Напряжение гальванической изоляции для каналов RS-485, В | 1500 |
|
| Габаритные размеры, мм | 450х130х27 |
|
| Масса модуля, кг | 0,5 |
|
Электропитание модуля осуществляется от системного источника питания плюс 5 В ±5% (+5VS) контроллера.
