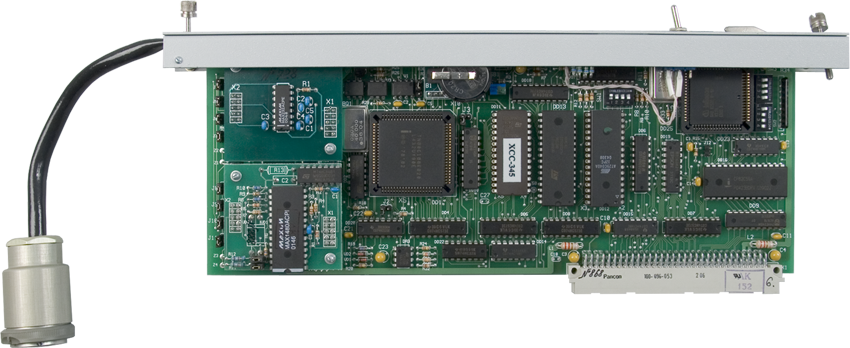

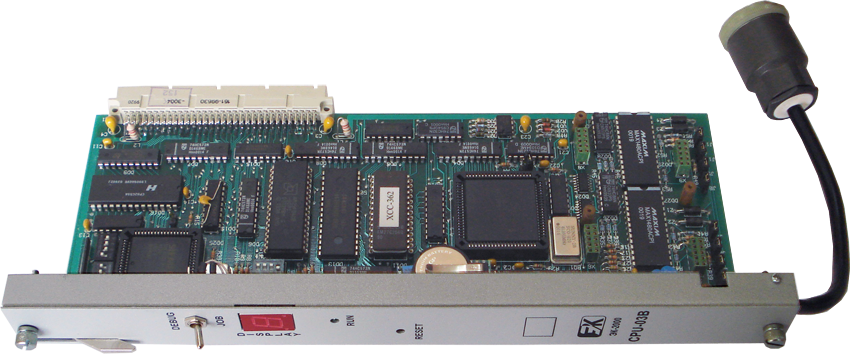

Модуль предназначен для работы в составе контроллеров технологического оборудования серии ЭК-2000 в качестве устройства управления.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | N80C188EB20 | Intel |
| Тактовая частота процессора, МГц | 20 |
|
| Объем памяти операционной системы, Кбайт | 32 |
|
| Объем памяти программ пользователя, Кбайт | 512 |
|
| Объем энергонезависимой памяти данных, Кбайт | 128 |
|
| Количество уровней прерывания | 17 | Из них 5 внутренних |
| Количество программируемых 16-ти битных таймеров | 3 |
|
| Количество энергонезависимых таймеров/календарей | 1 |
|
| Количество каналов низкоскоростных последовательных интерфейсов | 2 | Скорость до 115200 бод, ASYNC, SYNC |
| Количество каналов высокоскоростных последовательных интерфейсов | 2 | Скорость до 576000 бод, ASYNC, BISYNC, SDLC |
| Количество адресуемых модулей связи с объектом | 12 |
|
| Количество семисегментных индикаторов отображения информации | 1 |
|
| Количество сигналов контроля состояния внешней аккумуляторной батареи | 1 |
24 В, 5 мА Гальв. изолир. 2500 В |
| Количество входных инициативных сигналов | 1 |
10 мА мах Гальв. изолир. 2500 В |
| Количество выходных сигналов индикации исправности | 1 |
24 В, 100 мА Гальв. изолир. 2500 В |
| Количество входных сигналов блокировки | 1 |
24 В, 5 мА Гальв. изолир. 2500 В |
| Ток потребления, мА, не более | 510 | 4,75 - 5,25 В |
| Габаритные размеры, мм | 450х130х27 |
|
| Масса, кг | 0,5 |
|
Руководство по эксплуатации
373 КбПО и доп. материалы
