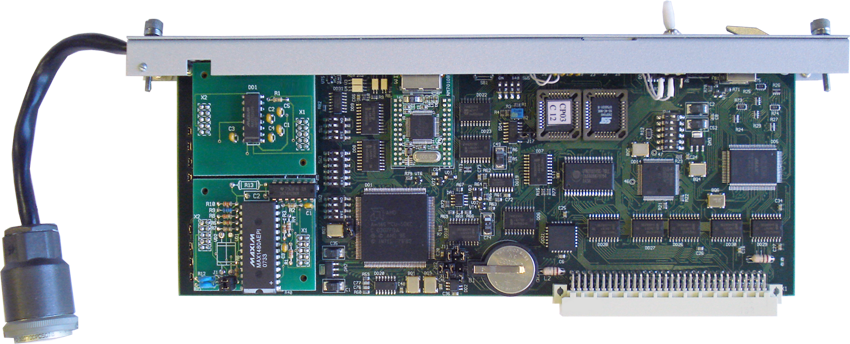

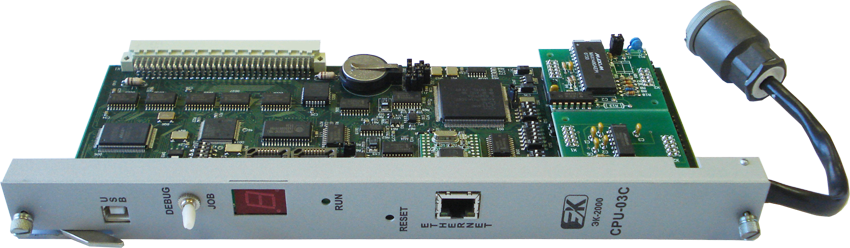

Модуль предназначен для работы в составе контроллеров технологического оборудования серии ЭК-2000 в качестве устройства управления.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Тип процессора | Am186CU | AMD |
| Тактовая частота процессора, МГц | 50 |
|
| Объем памяти операционной системы, Кбайт | 64 |
|
| Объем памяти программ пользователя, Кбайт | 512 |
|
| Объем энергонезависимой памяти данных, Кбайт | 128 |
|
| Количество уровней прерывания | 26 | Из них 8 внутренних |
| Количество программируемых 16-ти битных таймеров | 3 |
|
| Количество энергонезависимых таймеров/календарей RTC | 1 |
|
| Количество каналов низкоскоростных последовательных интерфейсов | 2 | Скорость до 115200/460800 бит/сек, ASYNC, SYNC |
| Количество каналов высокоскоростных последовательных интерфейсов | 2 |
Скорость до 2,304 Мбит/сек, ASYNC, BISYNC, SDLC |
| Количество адресуемых модулей связи с объектом | 12 |
|
| Количество семисегментных индикаторов отображения информации | 1 |
|
| Количество сигналов контроля состояния внешней аккумуляторной батареи | 1 |
10 мА мах Гальв. изолир. 2500 В |
| Количество входных инициативных сигналов | 1 |
10 мА мах Гальв. изолир. 2500 В |
| Количество портов дискретного ввода | 1 |
24 В, 10 мА мах Гальв. изолир. 2500 В |
| Количество портов дискретного вывода | 1 |
24 В, 100 мА мах Гальв. изолир. 2500 В |
| Количество каналов Ethernet | 1 |
|
| Количество каналов USB | 1 |
|
| Количество выходных сигналов индикации исправности | 1 |
24 В, 100 мА Гальв. изолир. 2500 В |
| Количество входных сигналов блокировки | 1 |
24 В, 5 мА Гальв. изолир. 2500 В |
| Ток потребления, мА, не более | 800 | 4,75 - 5,25 В |
| Габаритные размеры, мм | 450х130х27 |
|
| Масса, кг | 0,5 |
|
