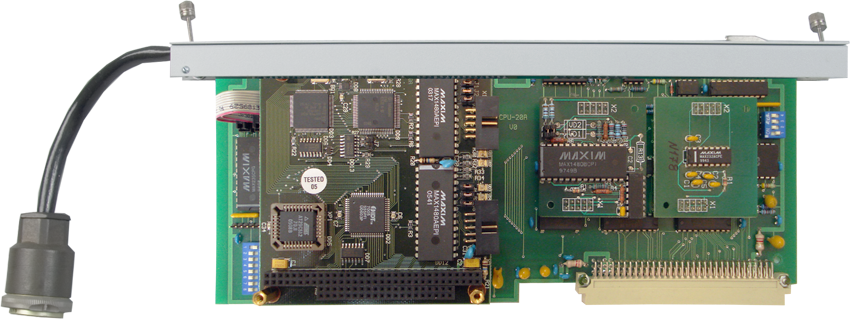

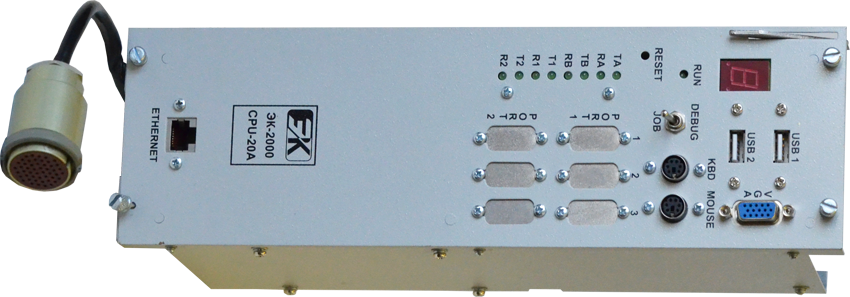

Модуль предназначен для работы в составе контроллеров технологического оборудования серии ЭК-2000 в качестве устройства управления.
Модуль осуществляет:
- прием информации от аналоговых и цифровых модулей УСО;
- обработку полученной информации по заданным алгоритмам;
- формирование команд, управляющих модулями УСО;
- прием и передачу информации по последовательным каналам связи.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип |
| Тип устройства управления модуля (РС-104) | ICOP-6070 |
| Количество уровней прерывания | 8 |
| Интерфейсные каналы | RS-232 (RS-485) – 2 канала |
| USB – 2 канала | |
| ETHERNET – 1 канал | |
| Видео VGA - 1 канал | |
| Вход РС совместимой клавиатуры - 1 канал | |
| Вход графического манипулятора типа "мышь" - 1 канал | |
| Количество семисегментных индикаторов отображения информации | 1 |
| Количество адресуемых модулей связи с объектом | 12 |
| Количество сигналов контроля состояния внешней аккумуляторной батареи |
1 24 В, 5 мА Гальв. изолир. 2500 В |
| Количество инициативных входных сигналов |
1 10 мА мах Гальв. изолир. 2500 В |
| Габаритные размеры модуля, мм | 290x113x90 |
| Масса модуля, кг, не более | 0,7 |
