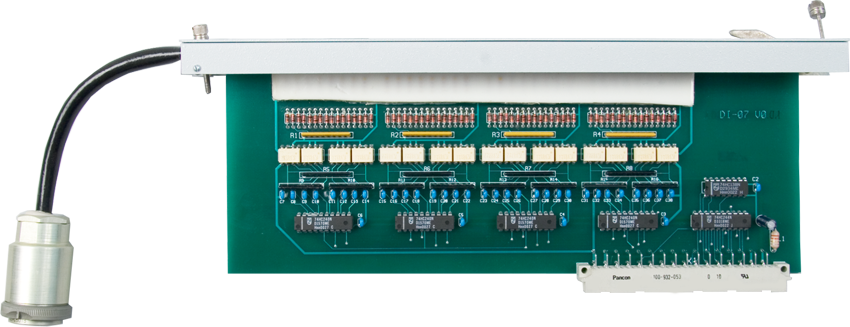

Модуль предназначен для подключения находящихся во взрывоопасной зоне датчиков дискретных сигналов и преобразования состояний "включено/выключено" в уровень сигналов, необходимых для работы контроллера. Датчики должны подключаться к блоку питания постоянного тока с номинальным напряжением 24 В через блок защиты питания дискретных входов BZ-08-Ex.
Модуль является взрывозащищенным с маркировкой взрывозащиты [Exib]IIC X в соответствии с ГОСТ Р 51330.10-99 (МЭК 60079-11-99), устанавливается вне взрывоопасных зон и искробезопасными цепями может быть связан с датчиками, расположенными во взрывоопасных зонах классов В-1а и В-1г (в зонах класса "1" и "2" по ГОСТ Р 51330.9-99) при использовании его в составе контроллеров серии ЭК-2000 с блоком питания SU-06 или SU-08.
Модуль относится к серии ЭК-2000.
| Наименование параметра | Величина / тип | Примечание |
| Количество входов | 32 |
|
| Количество групп входов | 4 | по 8 входов в каждой группе |
| Напряжение внешнего источника питания постоянного тока, Uвн, В | 24 ± 2% |
|
| Максимальное напряжение на входе, соответствующее состоянию "выключено", В | 9 |
|
| Минимальное напряжение на входе, соответствующее состоянию "включено", В | 18 |
|
| Номинальный входной ток, мА | 5 | при совместной работе с блоком BZ-08-Ex |
| Максимальный входной ток, м | 6 | при совместной работе с блоком BZ-08-Ex |
| Задержка входного сигнала, мс | 10...15 |
|
| Напряжение оптоэлектрической изоляции, В | 1500 |
|
| Ток потребления от системного источника питания, мА, не более | 50 |
|
| Габаритные размеры модуля, мм | 450х130х27 | с кабелем |
| Масса модуля, кг | 0,15 |
|
Электропитание модуля осуществляется от системного источника питания +5В ± 5% (+5VS) контроллера.
