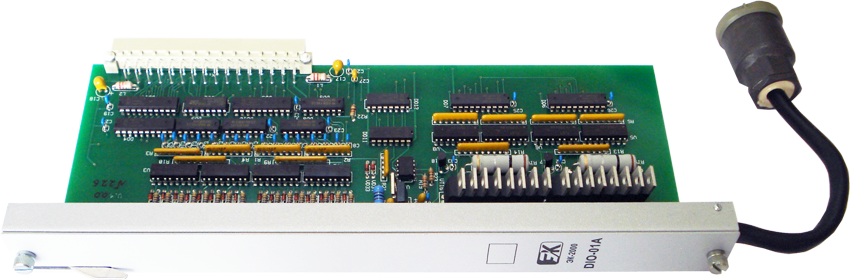

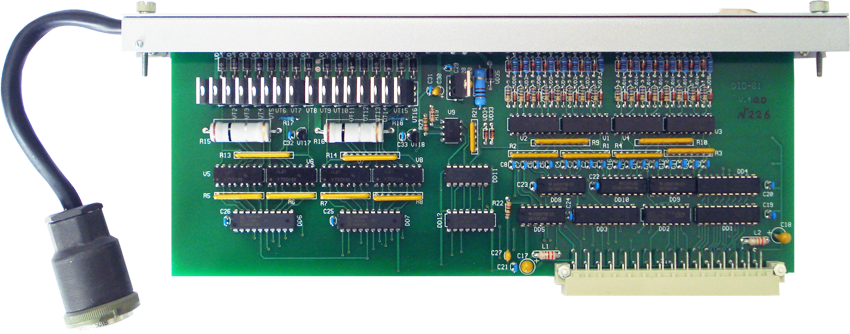

Модуль ввода-вывода дискретных сигналов постоянного тока DIO-01A

Описание

Характеристики

Документация

Модуль предназначен для преобразования состояния "включено/выключено" входных цепей в сигналы, необходимые для работы контроллера, а также коммутирует внешний источник питания постоянного тока +5...+24 В на активную и/или индуктивную нагрузку.

Модуль относится к серии ЭК-2000.

Наименование параметра

Величина / тип

Примечание

Наименование параметра	Величина / тип	Примечание
Количество входов	16
Количество групп входов	2	по 8 входов в группе
Напряжение внешнего источника питания постоянного тока, Uвн, В	24 ± 20%
Минимальное напряжение на входе, соответствующее состоянию "выключено", В	0,8 Uвн
Максимальное напряжение на входе, соответствующее состоянию "включено", В	0,2 Uвн
Номинальный входной ток, мА	5
Максимальный входной ток, мА	20
Задержка входного сигнала, мс	15...20
Напряжение оптоэлектрической изоляции, В	1500
Количество выходов	16
Количество групп выходов	2	по 8 выходов в группе
Максимальный ток нагрузки одного выхода, А	2
Максимальный выходной ток на одну группу, А	5
Максимальный выходной ток по всем каналам, А	10
Ток срабатывания защиты по группе, А	6
Время срабатывания защиты, мкс	10
Сопротивление открытого ключа, Ом, не более	0,25	при токе нагрузки 2 А
Ток утечки выхода в состоянии "выключено", мА, не более	1
Ток потребления от системного источника питания, мА, не более	100
Габаритные размеры модуля, мм	450х130х27	с кабелем
Масса модуля, кг	0,15
