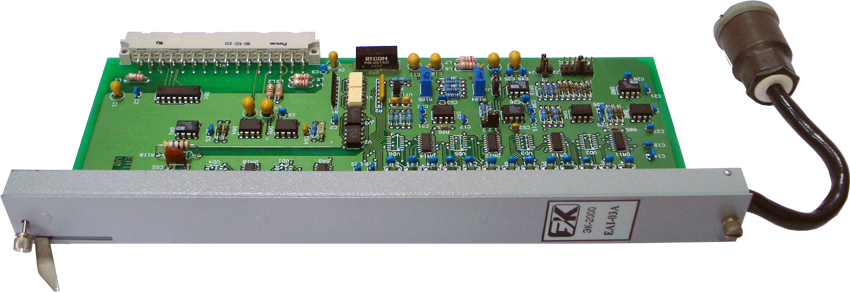

Модуль предназначен для преобразования однополярных и двухполярных входных потенциальных сигналов низкого уровня (от термопар, терморезисторов) в напряжение в диапазоне ±10 В. Модуль расширения подключается к активным модулям AI-03 или AI-04.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество изолированных дифференциальных каналов ввода | 15 |
|
| Входное сопротивление изолированных каналов, кОм | 100 |
|
| Диапазоны входных сигналов |
|
в зависимости от модификации |
| Время коммутации канала, мкс, не более | 1000 |
|
| Величина выходного напряжения модуля (шкала), В | -10...+10 |
|
|
Предел допускаемой основной приведённой погрешности, %: - в диапазоне 200 мВ и более, - в диапазоне 50 мВ и 100 мB, - в диапазоне 25 мВ |
0,3 0,4 0,5 |
|
| Дополнительная температурная погрешность | 0,5 от основной на 10ºС |
|
| Величина тока встроенного источника, мА | 4 |
|
| Гальваническая развязка между системной и пользовательской частями модуля, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 285х130х27 | без кабеля |
| 450х130х27 | с кабелем | |
| Масса модуля, кг | 0,15 |
|
Выход модуля расширения подключается к неизолированному входу активного модуля AI-03 или AI-04. Электропитание модуля осуществляется от системных источников питания +5В ±5% (+5VS) и ±15В ±10% (15V) контроллера.
В зависимости от диапазона измерений модуль выпускается в разных модификациях:
Обозначение
Однополярная шкала модуля EAI-03A, мB
Замыкаемые контакты платы модуля
| Обозначение | Однополярная шкала модуля EAI-03A, мB | Замыкаемые контакты платы модуля |
| EAI-03A - 00 | 0 ... +800 | 1-2, 4-5, 10-11, 22-23 |
| EAI-03A - 01 | 0 ... +400 | 1-2, 4-6, 10-11, 22-23 |
| EAI-03A - 02 | 0 ... +200 | 2-3, 4-5, 10-11, 22-23 |
| EAI-03A - 03 | 0 ... +100 | 2-3, 4-6, 10-11, 22-23 |
| EAI-03A - 04 | 0 ... +50 | 2-3, 4-7, 10-11, 22-23 |
| EAI-03A - 05 | 0 ... +25 | 2-3, 4-8, 10-11, 22-23 |
| EAI-03A - 30 | 0 ... +800 | - |
Обозначение
Однополярная шкала модуля EAI-03A, мB
Замыкаемые контакты платы модуля
| Обозначение | Двуполярная шкала модуля EAI-03A, мB | Замыкаемые контакты платы модуля |
| EAI-03A - 06 | -400 ... +400 | 1-2, 4-5, 9-10, 22-23 |
| EAI-03A - 07 | -200 ... +200 | 1-2, 4-6, 9-10, 22-23 |
| EAI-03A - 08 | -100 ... +100 | 2-3, 4-5, 9-10, 22-23 |
| EAI-03A - 09 | -50 ... +50 | 2-3, 4-6, 9-10, 22-23 |
| EAI-03A - 10 | -25 ... +25 | 2-3, 4-7, 9-10, 22-23 |
| EAI-03A - 11 | -12,5 ... +12,5 | 2-3, 4-8, 9-10, 22-23 |
Обозначение
Диапазон изменения сопротивления, Ом
Замыкаемые контакты платы модуля
| Обозначение | Диапазон изменения сопротивления, Ом | Замыкаемые контакты платы модуля |
| EAI-03A - 12 | 0 ... 25 | 1-2, 4-8, 10-11, 22-23 |
| EAI-03A - 13 | 0 ... 50 | 1-2, 4-7, 10-11, 22-23 |
| EAI-03A - 14 | 0 ... 100 | 1-2, 4-6, 10-11, 22-23 |
| EAI-03A - 15 | 0 ... 200 | 1-2, 4-5, 10-11, 22-23 |
| EAI-03A - 16 | 25 ... 50 | 1-2, 4-8, 10-11, 20-21 |
| EAI-03A - 17 | 25 ... 75 | 1-2, 4-7, 10-11, 20-21 |
| EAI-03A - 18 | 25 ... 125 | 1-2, 4-6, 10-11, 20-21 |
| EAI-03A - 19 | 25 ... 225 | 1-2, 4-5, 10-11, 20-21 |
| EAI-03A - 20 | 50 ... 75 | 1-2, 4-8, 10-11, 18-19 |
| EAI-03A - 21 | 50 ... 100 | 1-2, 4-7, 10-11, 18-19 |
| EAI-03A - 22 | 50 ... 150 | 1-2, 4-6, 10-11, 18-19 |
| EAI-03A - 23 | 50 ... 250 | 1-2, 4-5, 10-11, 18-19 |
| EAI-03A - 24 | 100 ... 125 | 1-2, 4-8, 10-11, 16-17 |
| EAI-03A - 25 | 100 ... 150 | 1-2, 4-7, 10-11, 16-17 |
| EAI-03A - 26 | 100 ... 200 | 1-2, 4-6, 10-11, 16-17 |
| EAI-03A - 27 | 200 ... 225 | 1-2, 4-8, 10-11, 12-13 |
| EAI-03A - 28 | 200 ... 250 | 1-2, 4-7, 10-11, 12-13 |
| EAI-03A - 31 | 0 ... 100 | - |
| EAI-03A - 32 | 0 ... 200 | - |
