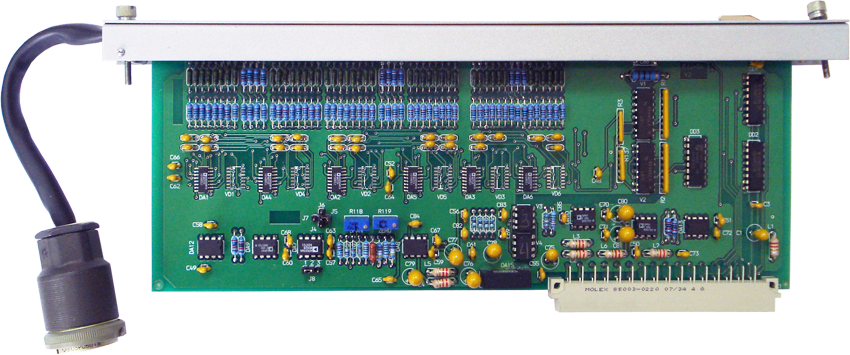

Модуль предназначен для преобразования однополярных сигналов высокого уровня от датчиков тока в напряжение со шкалой ±10 В. Модули расширения подключаются к модулям AI-03 или AI-04 кроссовым монтажом.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество изолированных от системного питания дифференциальных каналов | 22 |
|
| Входное сопротивление каждого канала, кОм | 0,1 |
|
| Диапазон измеряемой величины |
|
В зависимости от модификации |
| Время коммутации канала, мкс, не более | 1000 |
|
| Основная погрешность преобразования, % | 0,25 | при шкале 40 мА |
| 0,3 | при шкале 20 мА | |
| 0,4 | остальные | |
| Дополнительная температурная погрешность | 0,5 от основной на 10 ºС |
|
| Гальваническая развязка между системной и пользовательской частями модуля, В, не менее | 500 |
|
| Постоянная времени фильтра по входу, мкс | 50000 |
|
| Габаритные размеры модуля, мм | 285х130х27 | без кабеля |
| 450х130х27 | с кабелем | |
| Масса модуля, кг | 0,15 |
|
Электропитание модуля осуществляется от системных источников питания +5В ± 5% (+5VS) и ±15В ±10% (15V) контроллера.
Модуль выпускается в нескольких модификациях:
Обозначение
Диапазон измеряемой величины, мА
| Обозначение | Диапазон измеряемой величины, мА |
| EAI-04B | 0…+20 |
| EAI-04B-01 | 0…+10 |
| EAI-04B-02 | 0…+5 |
| EAI-04B-03 | -20…+20 |
| EAI-04B-04 | -10…+10 |
| EAI-04B-05 | -5…+5 |
| EAI-04B-06 | -2,5…+2,5 |
| EAI-04B-11 | 0…+20 |
| EAI-04B-12 | 0…+5 |
