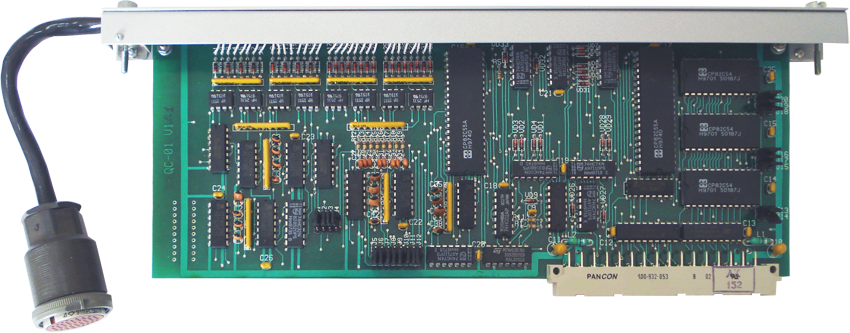

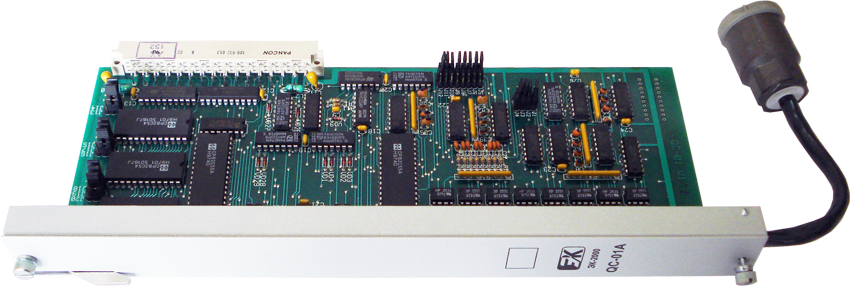

Модуль предназначен для работы в составе программируемых контроллеров серии ЭК-2000.
Модуль содержит в себе восемь каналов ввода импульсных сигналов, каждый из которых реализует два режима работы: режим измерения частоты входного сигнала и режим подсчета внешних событий.
Каналы модуля являются независимыми, имеется возможность комбинирования режимов их работы. Модуль также содержит восемь каналов ввода дискретных сигналов (инициативных входов).
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество входных каналов измерения частоты (подсчета внешних событий) | 8 |
|
| Количество каналов ввода дискретных (инициативных) сигналов | 8 |
|
| Максимальная частота входного сигнала, кГц | 500 |
|
| Минимальная длительность входного импульса, мкс | 1 |
|
| Номинальное напряжение входного импульсного сигнала, В | 24 ±20% | (12 ±20% по карте заказа) |
| Номинальное напряжение входного дискретного сигнала, В | 24 ±20% | (12 ±20% по карте заказа) |
| Постоянная времени фильтра входного дискретного сигнала, мс | 15 |
|
| Постоянная времени фильтра входного импульсного сигнала, мкс | 47 |
|
| Номинальный входной ток, мА | 12 |
|
| Напряжение электрической изоляции входных и системных цепей, В | 2500 |
|
| Длительность интервала измерения (задается программно), с | 0,1/1 |
|
| Габаритные размеры модуля, мм | 285х130х27 | без кабеля |
| Масса модуля, кг | 0,15 |
|
Электропитание модуля осуществляется от системного источника питания +5В ±5% (+5VS) контроллера.
