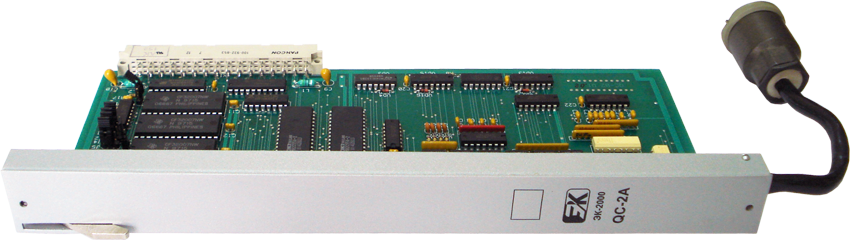

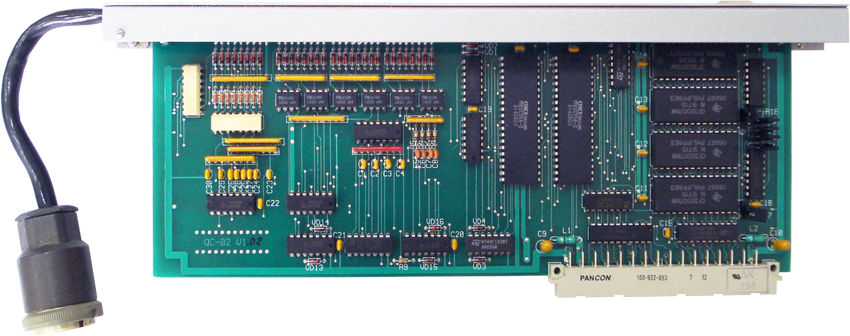

Модуль реверсивных счетчиков QC-02А

Описание

Характеристики

Документация

Модуль предназначен для реверсивного счета число-импульсных сигналов четырех каналов измерения, каждый из которых представляет собой две последовательности импульсов, сдвинутых по фазе друг относительно друга на плюс 90 либо на минус 90 градусов.

Модуль относится к серии ЭК-2000.

Наименование параметра

Величина / тип

Примечание

Наименование параметра	Величина / тип	Примечание
Количество входных каналов измерения частоты	4	реверсивный счет
Количество каналов ввода дискретных сигналов	12	из них 4 инициативных
Разрядность реверсивных счетчиков	16	32 при каскадировании
Максимальная частота входного сигнала, кГц	500
Минимальная длительность входного импульса, мкс	1
Номинальное напряжение входного импульсного сигнала, В	24	12 по карте заказа
Номинальное напряжение входного дискретного сигнала, В	24	12 по карте заказа
Задержка входного дискретного сигнала, мс	20	до 1 мкс по карте заказа
Номинальный входной ток, мА	10
Напряжение электрической изоляции входных и системных цепей, В	3000
Ток потребления от системного источника питания, мА, не более	100
Габаритные размеры модуля, мм	450х130х27	с кабелем
Масса модуля, кг	0,15
