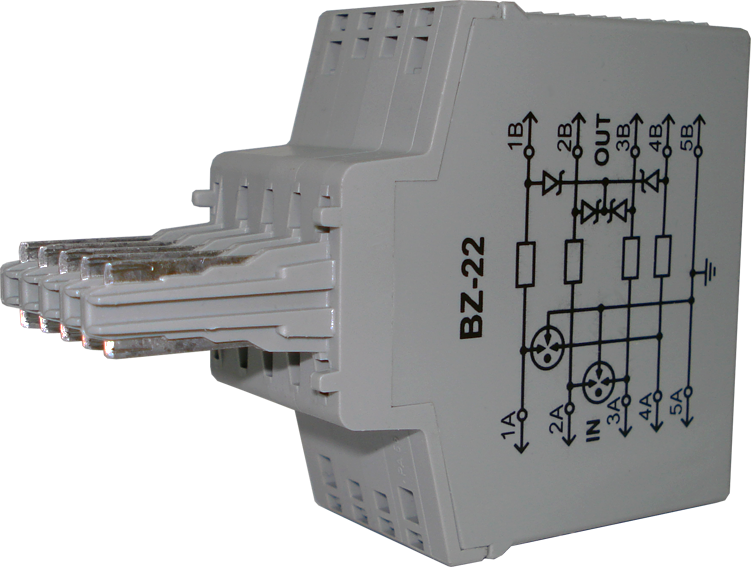

Блок грозозащиты BZ-22

Описание

Характеристики

Документация

Блок представляет собой устройство для защиты от импульсных перенапряжений (УЗИП) согласно ГОСТ Р 51992-2011 (МЭК 61643-1:2005). Блок предназначен для работы в составе автоматизированных систем управления для обеспечения защиты оборудования, подключенного к сигнальным линиям, от импульсных перенапряжений, в т.ч. вызванных грозовыми явлениями. При этом блок не обеспечивает защиту от прямого попадания молнии.

Блок содержит один канал для подключения к четырехпроводной линии связи с термометром сопротивления.

Наименование параметра

Величина / тип

Наименование параметра	Величина / тип
Количество каналов в блоке	1
Количество защищаемых линий в канале	4
Максимальное длительное рабочее напряжение, U_c, В	12 VDC / 8,5 VAC
Номинальный ток, I_N, мА	200
Максимальный разрядный ток (8/20), I_max, кА	10
Ток утечки при нормальной работе, мкА, не более	1
Сопротивление на ветвь, Ом, не более	2,5
Эффективная собственная емкость, пФ, не более	3000
Эффективная собственная индуктивность, мкГн, не более	1
Габаритные размеры блока, мм	72х52х25
Масса блока, кг, не более	0,05
