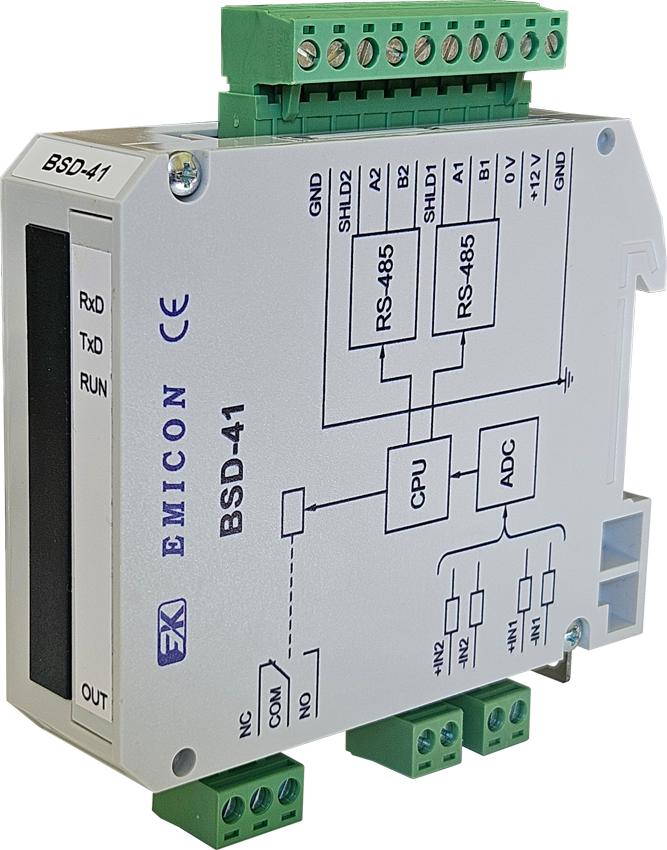

Блок предназначен для работы в составе распределенных систем управления, имеет два независимых дифференциальных канала для подключения к нему сигналов напряжения и преобразования полученного сигнала в 14-ти разрядный цифровой код. Также блок имеет один канал вывода дискретных сигналов, управляемый программно.
После обработки измерительные данные передаются по сети RS-485, протокол MODBUS RTU.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Количество каналов ввода | 2 |
|
Диапазон входного сигнала, В:
- канал 1 - канал 2 |
от минус 1 до 1 от 0 до 20 |
|
Входное сопротивление канала, кОм:
- канал 1 - канал 2 |
500 1000 |
| Время коммутации канала, мс | 2 |
| Время преобразования, мс | 0,02 |
| Разрядность аналого-цифрового преобразования, бит | 14 |
|
Основная погрешность преобразования, приведенная к диапазону измерений, %, не более:
- канал 1 - канал 2 |
± 0,05 ± 0,1 |
| Дополнительная температурная погрешность, %/ ºС | ± 0,005 |
|
Постоянная времени аппаратного фильтра, мс:
- канал 1 - канал 2 |
100 250 |
| Тип дискретного выхода | сухой контакт (реле) |
| Максимальный коммутируемый ток, А | 5 |
| Максимальное коммутируемое напряжение, В | 250VAC/30VDC |
| Интерфейс связи между внешними (информационными и управляющими) системами и блоком | RS-485 |
| Количество каналов интерфейса между внешними (информационными и управляющими) системами и блоком | 2 |
| Протокол информационного обмена по интерфейсным каналам | MODBUS RTU |
| Максимальная скорость передачи данных по интерфейсным каналам, бит/с | 921600 |
| Напряжение гальванической изоляции между изолированными частями блока, В, не менее | 1000 |
| Напряжение питания, В |
от 9 до 18
номинальное 12 |
| Потребляемая мощность при номинальном напряжении питания, Вт, не более | 1,6 |
| Степень защиты от влаги и пыли, не ниже | IP20 |
| Габаритные размеры блока, мм | 114х102х25 |
| Масса блока, кг, не более | 0,2 |
