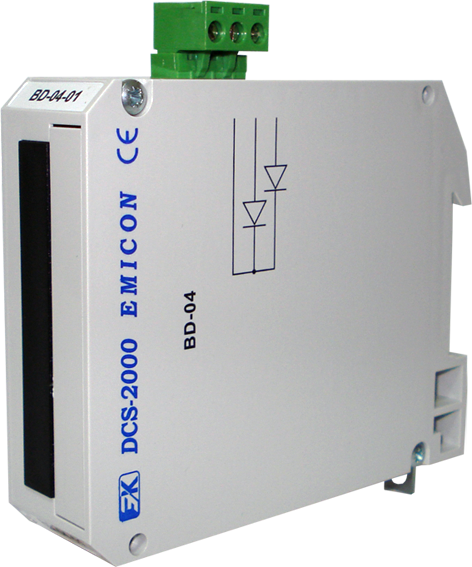

Модуль предназначен для работы в составе автоматизированных систем управления и служит для "горячего" резервирования силовых питающих цепей постоянного тока напряжением 18-32 В.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Максимальное прямое напряжение, В | 45 |
| Максимальный прямой ток, А | 10 |
| Максимальное падение напряжения, В | 0,51 |
| Габаритные размеры, мм | 114x102x25 |
| Масса, кг, не более | 0,06 |
Модуль выпускается в трех модификациях:
Наименование
Примечание
| Наименование | Примечание |
| BD-04-00 (BD-04) |
с двумя раздельными диодными цепями и двумя независимыми разъемами подключения |
| BD-04-01 |
с двумя диодными цепями, катоды которых объединены, и одним общим разъемом подключения |
| BD-04-02 |
с двумя диодными цепями, катоды которых объединены и соединены с двумя контактами разъема Х1 |
