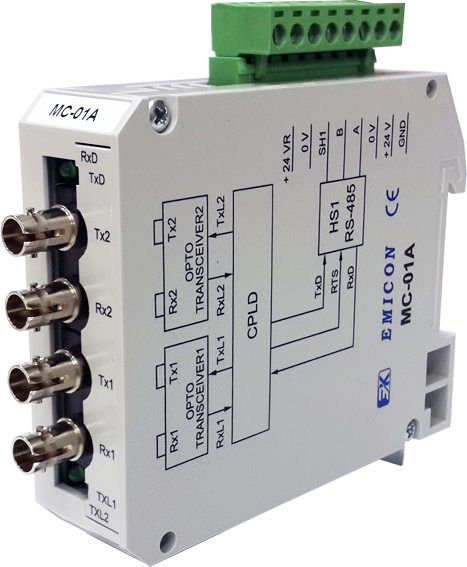

Модуль MC-01A предназначен для работы в составе контроллеров систем автоматизации, построенных на базе программируемых контроллеров АО "ЭМИКОН", в качестве медиаконвертера, обеспечивающего организацию оптоволоконной локальной сети.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
|
Количество интерфейсных каналов:
- RS-485 - оптических |
1 2 |
| Протоколы информационного обмена по системным и внешним каналам | EmiBus / ModBus RTU |
| Скорость передачи данных максимальная, бит/с | 1843200 |
| Тип оптического кабеля | многомодовый |
| Длина волны, нм | 1310 |
| Тип оптического соединителя |
в зависимости
от модификации |
| Отношение диаметров сердцевины к оболочке оптического кабеля, мкм | 62,5/125; 50/125 |
| Максимальное расстояние передачи данных по оптоволокну, км | 2 |
| Количество подключаемых устройств к модулю по каналу RS-485 | 50 единичных нагрузок |
| Максимальная длина кабеля интерфейса RS-485 при скорости 1843200 бит/с, м | 100 |
| Индикация информационного обмена по интерфейсным каналам | есть, светодиодная |
| Напряжение гальванической изоляции между внешним системным источником и шиной питания модуля, В, не менее | 1000 |
| Напряжение питания постоянного тока, В | от 18 до 36 |
| Потребляемая мощность при напряжении 24 В, Вт, не более | 0,8 |
| Габаритные размеры модуля, мм | 140×105×23 |
| Масса модуля, кг, не более | 0,2 |
В зависимости от рабочей температуры модуль выпускается в четырех модификациях:
Наименование
Тип оптического кабеля
Оптотрансивер
Рабочая температура
| Наименование | Тип оптического кабеля | Оптотрансивер | Рабочая температура |
| МС-01А | Многомодовый | ATR-05002LM-ST | от минус 25 до плюс 60°С |
| МС-01А-01 | Многомодовый | ATR-05002LM-SC | от 0 до плюс 60°С |
| МС-01А-02 | Многомодовый | OPT-3125STR-SC | от минус 25 до плюс 60°С |
| МС-01А-03 | Многомодовый | OPT-3125STR-SC | от 0 до плюс 60°С |
