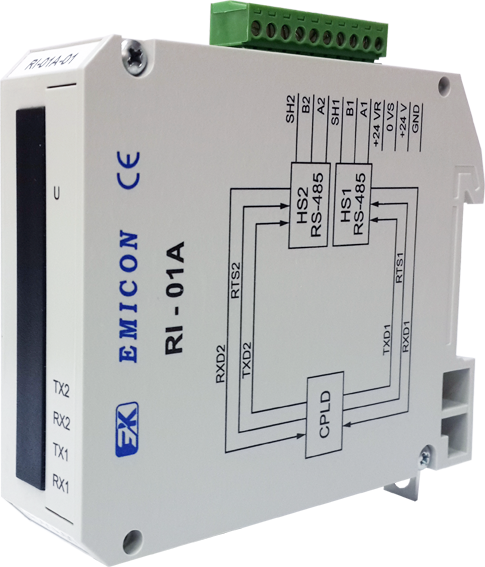

Модуль повторителя интерфейса RI-01A

Описание

Характеристики

Документация

Модуль предназначен для согласования протяженных линий передачи данных интерфейса RS-485 в распределенных системах управления технологическими процессами.

Модуль содержит два интерфейсных канала RS-485 и обеспечивает трансляцию информации с одного канала в другой. Во время трансляции модуль стабилизирует длительности битовых посылок и, тем самым, исправляет искажение передаваемых данных, связанное с емкостной нагрузкой длинной линии.

Модуль относится к серии DCS-2000 исполнения М1.

Наименование параметра

Величина / тип

Наименование параметра	Величина / тип
Тип интерфейса	RS-485
Количество интерфейсных каналов	2
Максимальная скорость передачи данных, бит/с	921600
Количество подключаемых устройств к модулю по каждому каналу с каналов модуля	50 единичные нагрузки
Протоколы информационного обмена	ModBus, SDLC, EmiBus
Напряжение питания, В	от 18 до 36
Ток потребления, мА, не более	350
Гальваническая развязка между внешним системным источником питания и питанием модуля, В, не менее	500
Габаритные размеры, мм	114x102x25
Масса модуля, кг, не более	0,2
