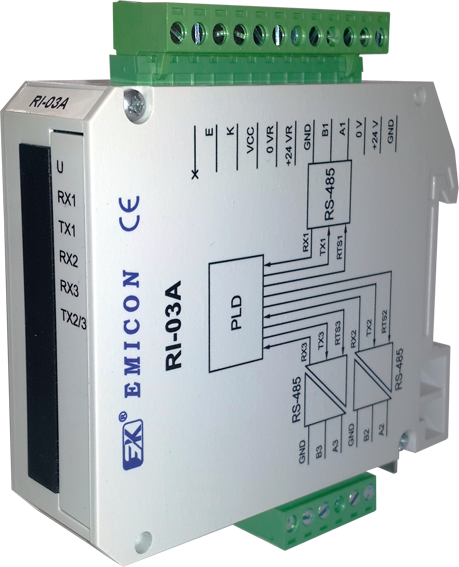

Модуль предназначен для подключения к трем интерфейсным каналам RS-485 и обеспечения трансляции данных, принятых из одного канала, в два других канала.
Каналы RS-485 обеспечивают электрическое разделение участков сети RS-485, подключенных к модулю. Это необходимо, например, в тех случаях, когда шлейфы нагрузок подключаются к линии, или когда число нагрузок превышает допустимое для применяемого типа приемопередатчиков RS-485.
Модуль относится к серии DCS-2000 исполнения М1.
Наименование параметра
Величина / тип
| Наименование параметра | Величина / тип |
| Количество подключаемых каналов питания |
2 (встроенное диодное ИЛИ) |
| Допустимое напряжение в каналах питания, В | от 18 до 36 |
| Количество системных каналов интерфейса RS-485 | 1 |
| Количество объектовых каналов интерфейса RS-485 | 2 |
| Сопротивление, вносимое в канал RS-485, Ом, не более |
5 (при температуре окружающей среды плюс 25 °С) |
| Волновое сопротивление кабеля RS-485, Ом | 120 |
| Задержка прохождения сигнала по каналам RS-485, нс | 200 |
| Скорость передачи данных по каналам RS-485, бит/с |
9600 – 921600 (выбирается микропереключа-телями на плате модуля) |
| Протокол передачи данных | ModBus, EmiBus |
| Ток, потребляемый модулем от источника питания, мА, не более |
70 (при напряжении питания 24 В) |
| Гальваническая развязка между изолированными частями модуля, В, не менее | 1000 |
| Масса модуля, кг, не более | 0,4 |
