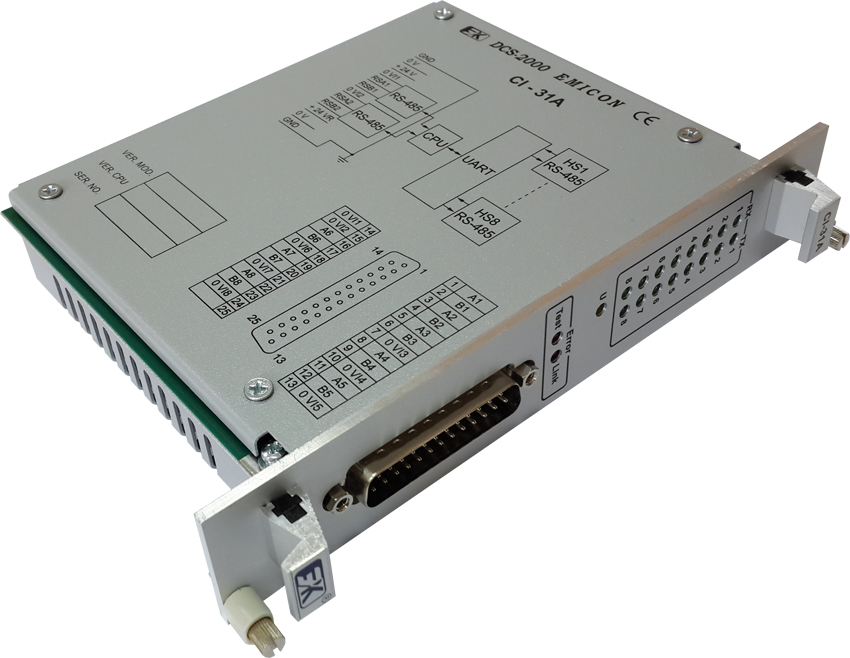

CI-31A –
модуль интерфейсный |
Предназначен для расширения функциональных возможностей контроллеров автоматизации технологических процессов, построенных на базе модулей серии DCS-2000 каркасного исполнения, в части информационного обмена с интеллектуальными датчиками и исполнительными устройствами. Модуль обеспечивает информационный обмен по десяти каналам интерфейса RS-485. Два из десяти каналов являются системными, по ним модуль обменивается информацией с модулем центрального процессорного устройства. Восемь каналов предназначены для подключения периферийных интеллектуальных устройств.
Руководство по эксплуатации |
 |
|

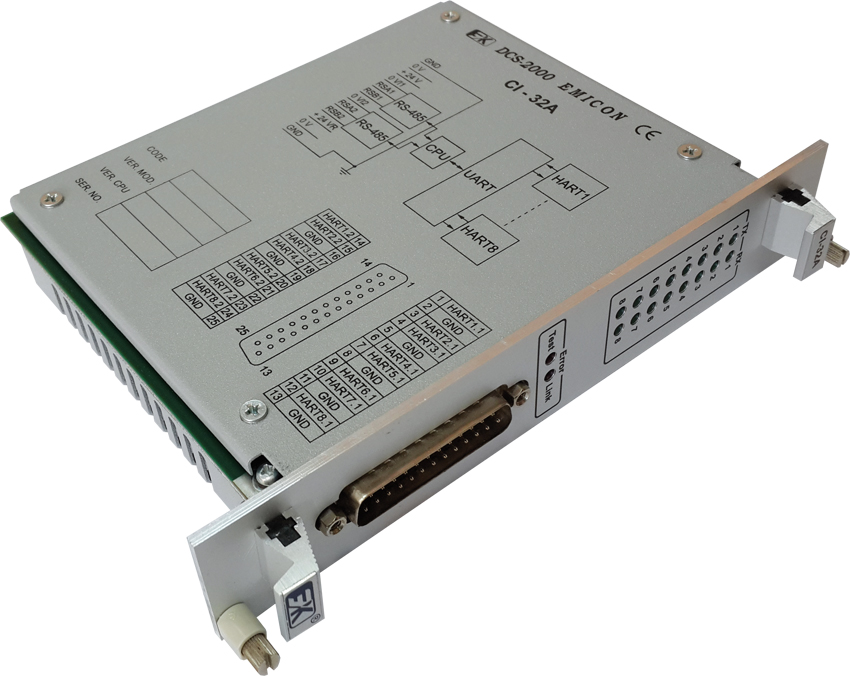

CI-32A –
модуль HART-мультиплексора |
Предназначен для расширения функциональных возможностей контроллеров автоматизации технологических процессов, построенных на базе модулей серии DCS-2000 каркасного исполнения в части информационного обмена с интеллектуальными датчиками, поддерживающими HART-протокол. Модуль обеспечивает информационный обмен по десяти последовательным каналам. Два из десяти каналов являются системными, по ним модуль обменивается информацией с модулем центрального процессорного устройства в стандарте RS-485. Восемь HART-каналов предназначены для подключения интеллектуальных датчиков.
Руководство по эксплуатации |
 |
|
CI-34A –
модуль интерфейсный |
Предназначен для подключения к контроллерам, выполненным на базе модулей серии DCS-2000 (М2), внешних устройств, работающих по интерфейсу RS-485, протокол ModBus.
Модуль обеспечивает информационный обмен по шести каналам интерфейса RS-485. Два из шести каналов являются системными, по ним модуль обменивается информацией с модулями центрального процессорного устройства или сетевыми модулями типа С-44А, С-46А. Четыре канала предназначены для подключения периферийных интеллектуальных устройств, датчиков.
Руководство по эксплуатации |
 |
|

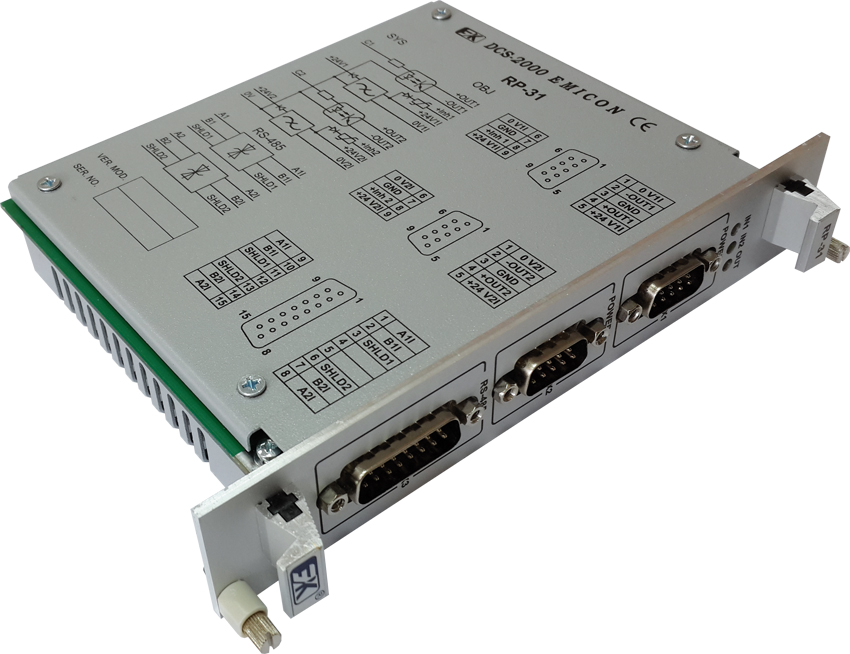

RP-31 –
модуль повторителя |
Предназначен для подключения к модулям серии DCS-2000 каркасного исполнения основной и резервной шин питания по схеме "диодное ИЛИ" и основного и резервного каналов интерфейса RS-485. Интерфейсные каналы модуля гальванически изолированы друг от друга и от каналов питания.
Руководство по эксплуатации |
 |
|
RP-32 –
модуль адаптера |
Предназначен для подключения к модулям серии DCS-2000 каркасного исполнения основной и резервной шин питания по схеме "диодное ИЛИ" и основного и резервного каналов интерфейса RS-485. Все каналы модуля гальванически изолированы друг от друга.
Руководство по эксплуатации |
 |
|
RP-33A –
модуль адаптера |
Предназначен для подключения к модулям серии DCS-2000 каркасного исполнения основной и резервной шин питания по схеме "диодное ИЛИ" и основного и резервного каналов интерфейса RS-485. Все каналы модуля гальванически изолированы друг от друга и являются полностью независимыми, то есть любая неисправность в одном из каналов не влияет на работу остальных.
Руководство по эксплуатации |
|
