Модули серии DCS-2000 (исполнение М2)
Модули серии DCS-2000 исполнения М2 предназначены для использования в распределенных и централизованных системах автоматизации.
 |
|
Особенности контроллеров, построенных на базе модулей серии DCS-2000 (М2):
-
Повышение производительности системы.
-
Оптимизация количества каналов ввода-вывода.
-
Удобство монтажа и обслуживания.
-
«Географический» способ задания адресов модулей и каркасов контроллеров.
-
Обеспечение резервирования источников питания, процессорных модулей и каналов передачи данных.
-
Использование конфигуратора для оптимизации информационного обмена между модулями.
-
Самодиагностика, позволяющая контролировать работоспособность модулей во время работы. |
Конструкция:

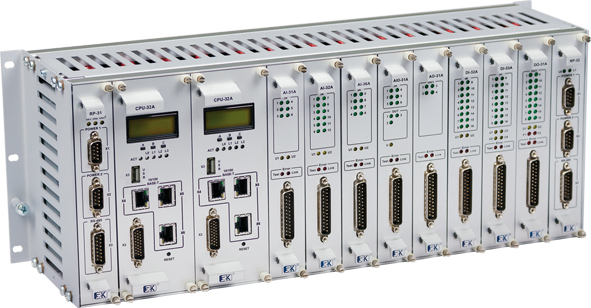

Основой конструкции контроллера на базе модулей серии DCS-2000 (М2) является каркас, содержащий кроссовую плату, обеспечивающую подключение модулей. Предусмотрено нескольких типов каркасов, содержащих от 6 до 22 платомест.
Каркас СС-314 (на 14 платомест) (406 Кб)
Модули адаптеры RP-31 позволяют объединять до 8 каркасов в один контроллер. Каркасы контроллера могут быть распределены по разным шкафам.
Каждый модуль состоит из печатной платы, корпуса, защищающего плату от механических повреждений, и лицевой панели.
Контроллер состоит из одного или двух модулей CPU (основной, резервный) и до 48 модулей УСО. |
|
 |
Организация:
Контроллеры на базе серии DCS-2000 (М2) построены по модульному принципу.
С помощью интерфейсных каналов RS-485 модули УСО подключаются к модулю центрального процессорного устройства CPU. Протокол обмена – Modbus RTU, максимальная скорость обмена – до 981600 бит/с.
Широкая номенклатура модулей включает в себя несколько типов и модификаций CPU, модулей аналогового и дискретного ввода-вывода.
Два типа процессорных модулей, предназначенных для установки в каркас, предусматривают использование разных систем программирования. Модуль CPU-31, построенный на базе микропроцессора Am186CU-50 фирмы AMD, поддерживает систему программирования CONT-Designer (разработки АО «ЭМИКОН»). Второй модуль CPU-32, выполненный на базе микропроцессора IPC@CHIP SC143 фирмы BECK, предназначен для использования системы программирования CoDeSys.
Модули УСО в своем составе содержат микроконтроллер типа ATmega162 фирмы ATMEL и реализуют первичное преобразование входных сигналов, освобождая, тем самым, от этого модули CPU. Модули связи с объектом снабжены устройством гальванической изоляции объектной части от системной.
Объединительным устройством модулей является кроссовая плата, содержащая: - шины питания основного и резервного источников питания; - шины двух интерфейсных каналов RS-485 (основного и резервного); - сигналы сетевого адреса модуля; - микропереключатели для задания адреса каркаса.

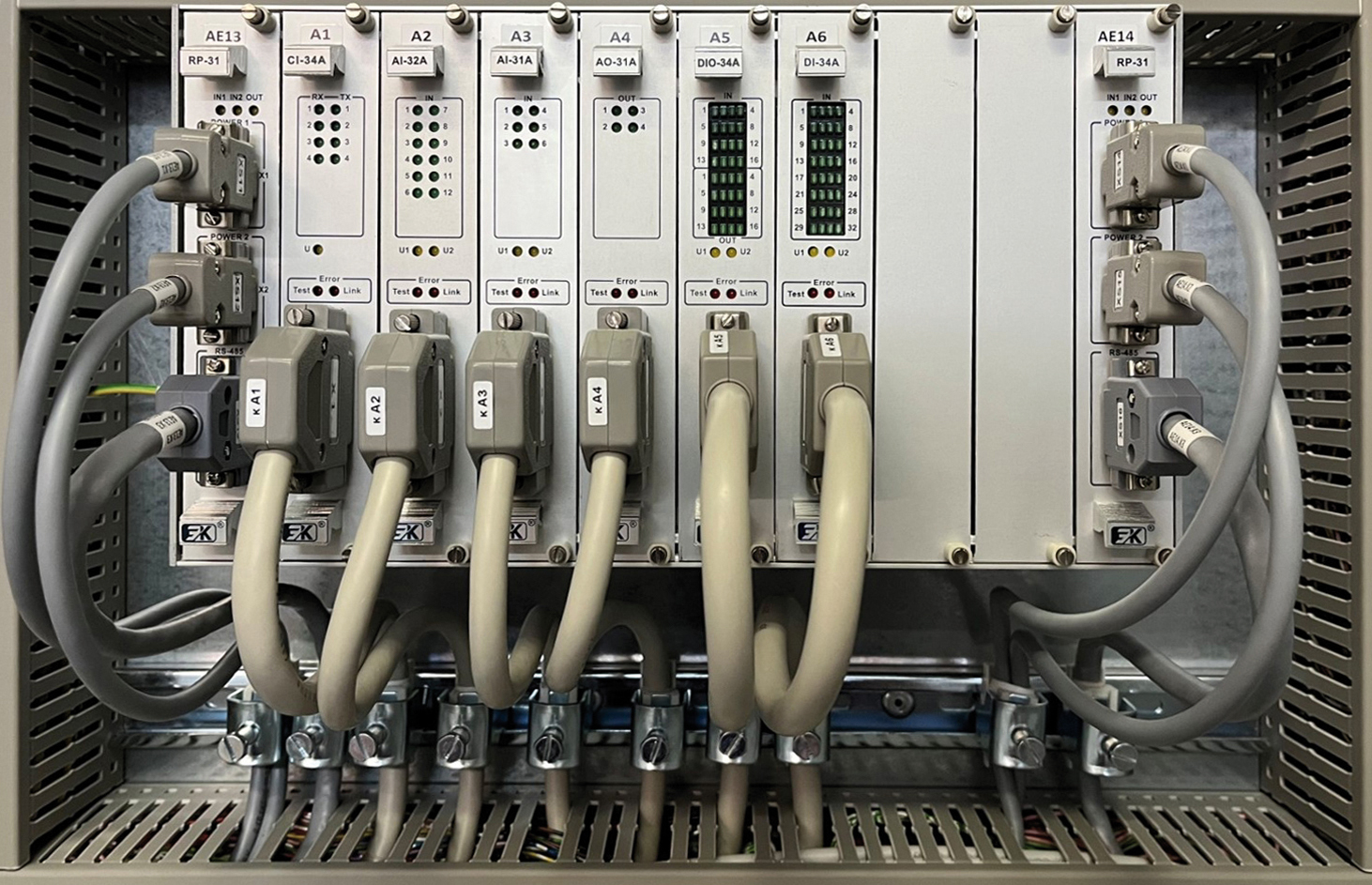

Датчики и исполнительные устройства подсоединяются к модулям УСО с помощью соединителей, расположенных на лицевой панели.
Кроме соединителей, на лицевых панелях модуля расположены индикаторы, отображающие состояние входов-выходов, работу интерфейсных каналов и результат самотестирования модулей.
Питание модулей контроллера обеспечивается внешними нестабилизированными источниками питания 18-36 В, которые подключаются к каркасам через модули RP-31. Возможно подключение двух источников питания: основного и резервного.
|
