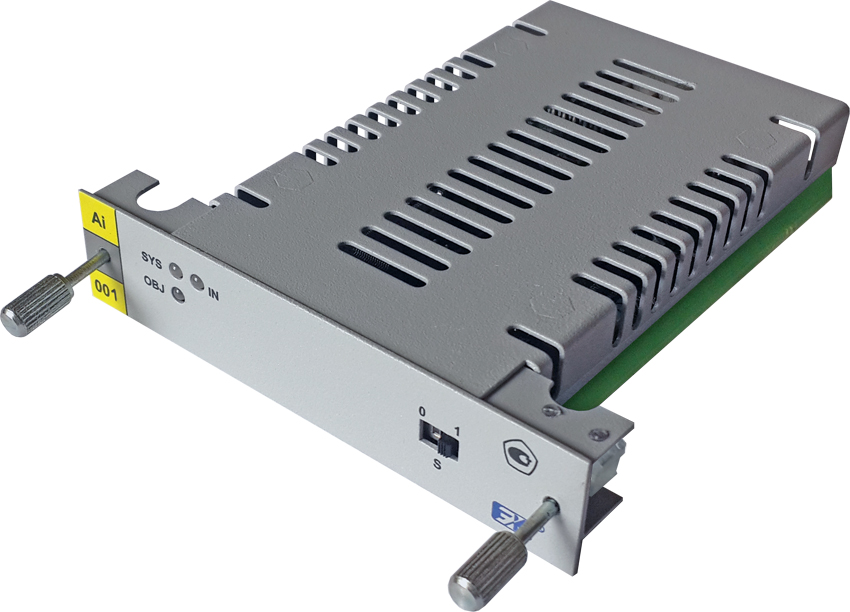

Ai001 – модуль ввода аналоговых сигналов |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока. Модуль производится в двух исполнениях: для работы в составе блоков ввода-вывода (БВВ) и блоков внутришкафного контроля (БВК) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один дифференциальный канал ввода аналогового сигнала и преобразования его в 14-разрядный двоичный код и содержит встроенный источник питания датчика. Руководство по эксплуатации |
 |
Ai004 – модуль ввода аналоговых сигналов |
Предназначен для работы в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один канал ввода аналогового сигнала для подключения к нему по четырехпроводной схеме термометров сопротивления типа Pt, П или М с номинальным сопротивлением R0 50 или 100 Ом и преобразования полученного сигнала в 14-разрядный двоичный код. Подключение термометров по трехпроводной схеме не допускается. Модуль производится в металлическом или пластмассовом корпусе. Руководство по эксплуатации |
 |
Ai005 – модуль ввода аналоговых сигналов |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока. Модуль работает в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один дифференциальный канал ввода аналогового сигнала (датчика тока с внешним источником питания) и преобразования его в 8-разрядный двоичный код. Руководство по эксплуатации |
 |

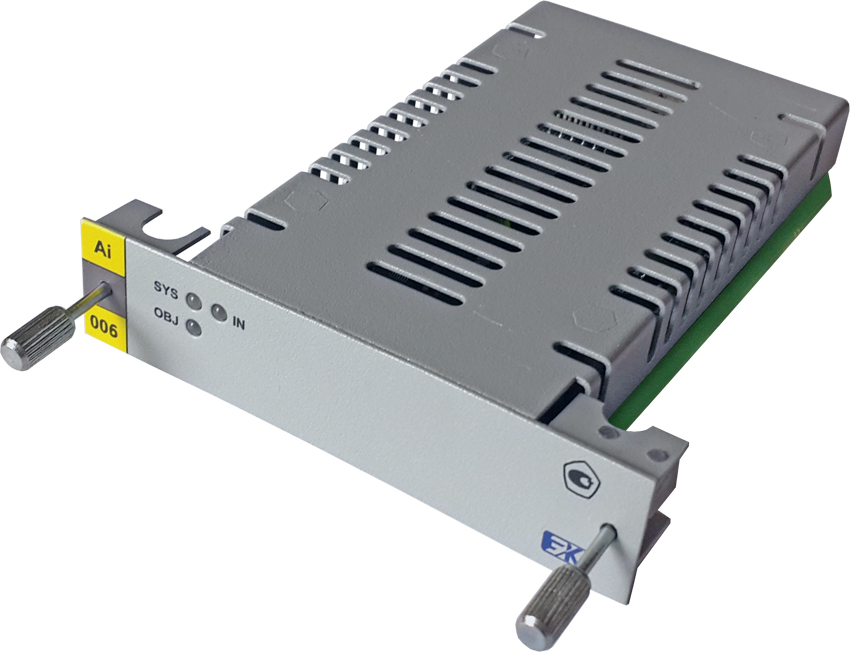

Ai006 – модуль ввода аналоговых сигналов |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока. Модуль работает в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один канал ввода аналогового сигнала и устройство «зеркального» преобразователя для контроля входного тока. Руководство по эксплуатации |
 |

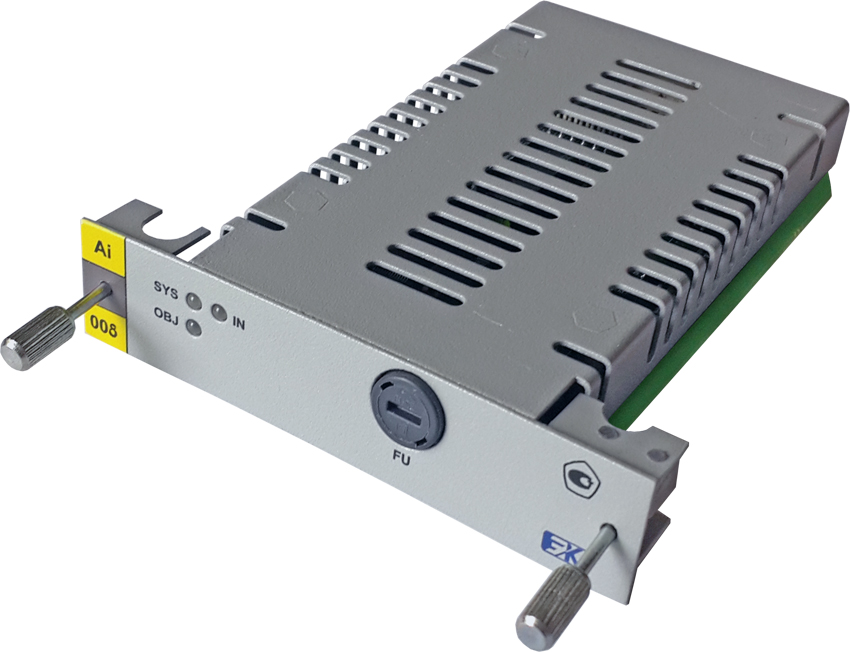

Ai008 – модуль ввода аналоговых сигналов |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде напряжения постоянного тока. Модуль работает в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один дифференциальный канал ввода аналогового сигнала (датчика напряжения с внешним источником питания) и преобразования его в 14-разрядный двоичный код. Руководство по эксплуатации |
 |
Ai107 – модуль ввода аналоговых сигналов |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей (датчиков) в виде силы постоянного тока. В модуле предусмотрена возможность обмена данными с датчиком по протоколу HART. Модуль работает в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один канал ввода аналогового сигнала и преобразования его в 14-разрядный двоичный код и содержит встроенный источник питания датчика. Руководство по эксплуатации |
 |

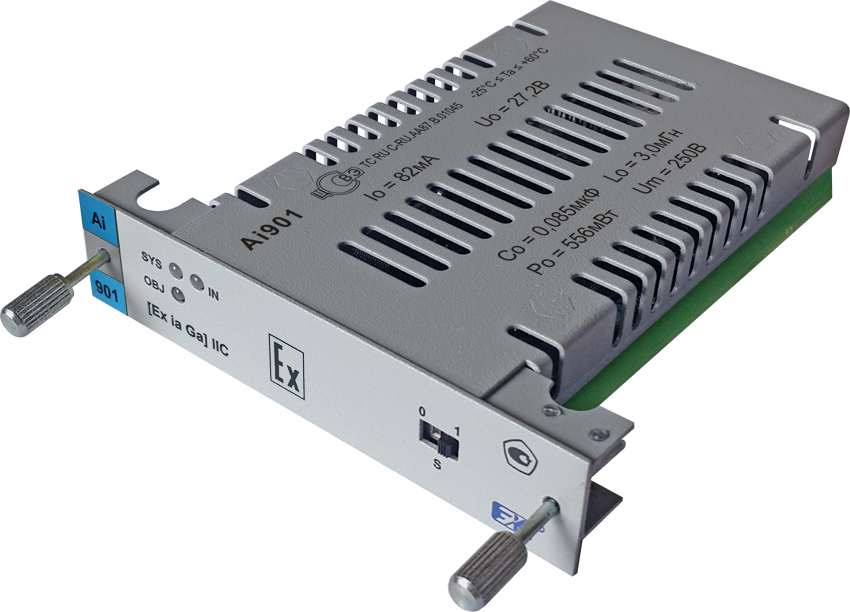

Ai901 – модуль ввода аналоговых сигналов (искробезопасный) |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде силы постоянного тока. Модуль работает в составе искробезопасных блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль имеет один канал ввода аналогового сигнала и преобразования его в 14-разрядный двоичный код и содержит встроенный искробезопасный источник питания датчика. Руководство по эксплуатации |
 |
Ai904 – модуль ввода аналоговых сигналов (искробезопасный) |
Предназначен для измерения выходных аналоговых сигналов первичных измерительных преобразователей в виде сопротивления постоянному току и преобразования их в 14-разрядный двоичный код. Модуль работает в составе блоков ввода-вывода искробезопасных БВВ-01, БВВ-02, БВВ-03 многофункционального контроллера связи с объектом (МКСО). Модуль имеет один канал для подключения по четырехпроводной схеме термометров сопротивления типа Pt, П или М с номинальным сопротивлением R0 50 или 100 Ом. Подключение термометров по трехпроводной схеме не допускается. Модуль производится в металлическом или пластмассовом корпусе. Руководство по эксплуатации |
 |

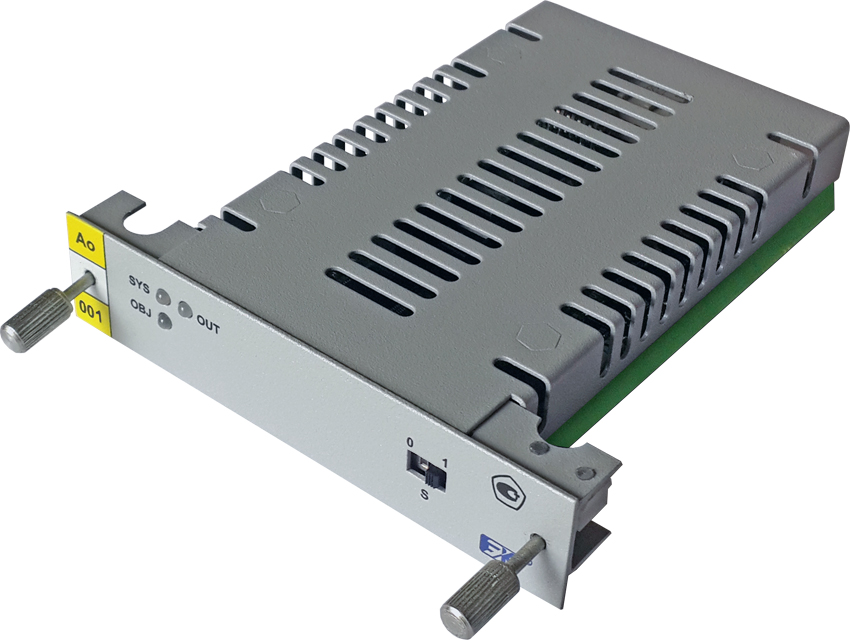

Ao001– модуль вывода аналоговых сигналов |
Предназначен для работы в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль содержит один 12-ти разрядный цифро-аналоговый канал преобразования код/ток с защитой от перегрузки. Канал может работать как от встроенного (активный режим), так и от внешнего (пассивный режим) источников питания. Руководство по эксплуатации |
 |

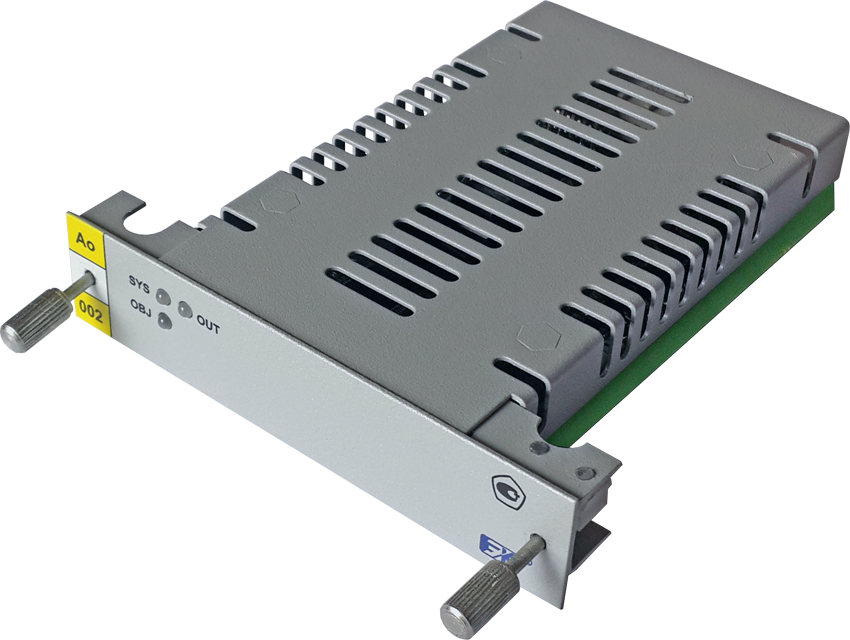

Ao002 – модуль вывода аналоговых сигналов |
Предназначен для работы в составе блоков ввода-вывода (БВВ) многофункционального контроллера связи с объектом (МКСО). Модуль содержит один 12-ти разрядный цифро-аналоговый преобразователь с двумя токовыми выходами и защитой от перегрузки. Оба канала вывода работают от встроенного источника питания. Руководство по эксплуатации |
 |
