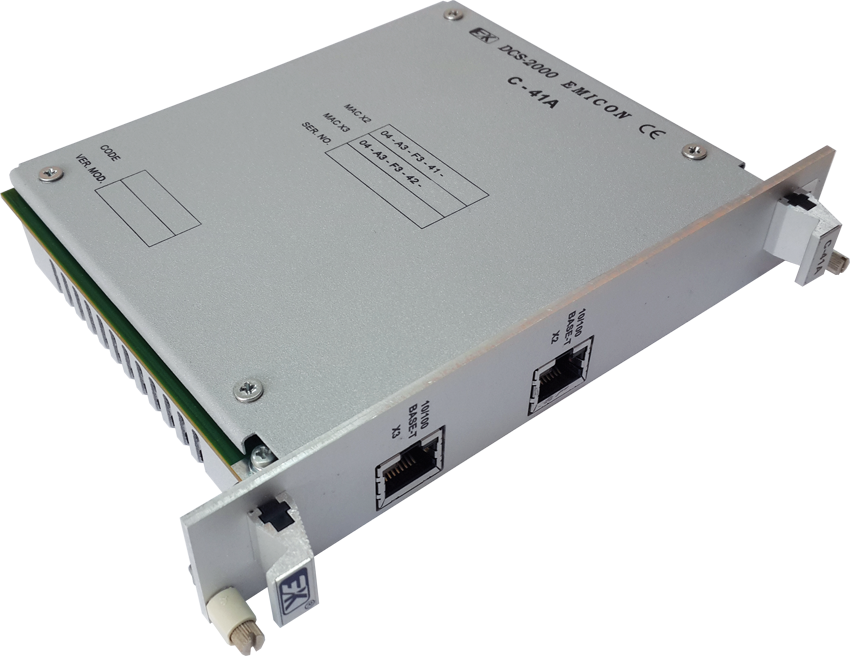

Модуль предназначен для работы в составе центрального контроллера систем автоматизации, построенных на базе программируемых контроллеров серии DCS-2000 исполнения М3, в качестве сетевого модуля, обеспечивающего информационный обмен с устройствами верхнего уровня, АРМ оператора, по двум интерфейсным каналам Ethernet.
Модуль относится к серии DCS-2000 исполнения М3.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Протоколы обмена Internet | TCP, IP Ver.4, UDP, ICMP, ARP, PPPoE, IGMP | Hardware Internet protocols |
| Протоколы обмена Ethernet | DLC, MAC | Hardware Ethernet protocols |
| Количество каналов Ethernet | 2 |
10/100 Base TX half/full duplex operation, Supports 2x8 independent connections simultaneously |
| Скорость обмена по каналам Ethernet, Мбод | 10/100 | Выбирается автоматически |
| Количество каналов RS-232 | 1 | Используется для отладки ПО |
| Скорость обмена по каналам RS-232 , бод | 9600 | Modbus RTU |
| Габаритные размеры, мм | 170х129х29,6 |
|
| Масса модуля, кг, не более | 0,4 |
|
Электропитание модуля осуществляется от внешнего нестабилизированного источника питания 18-36 В. Потребляемая мощность не более 3 Вт.
