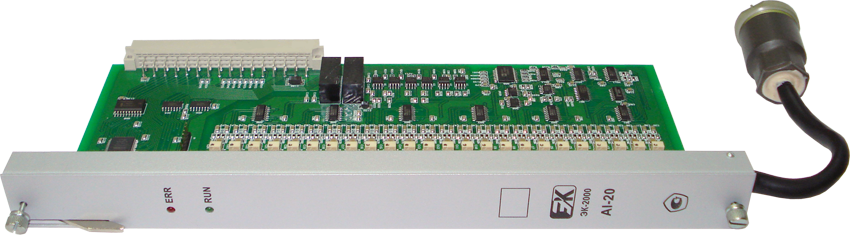

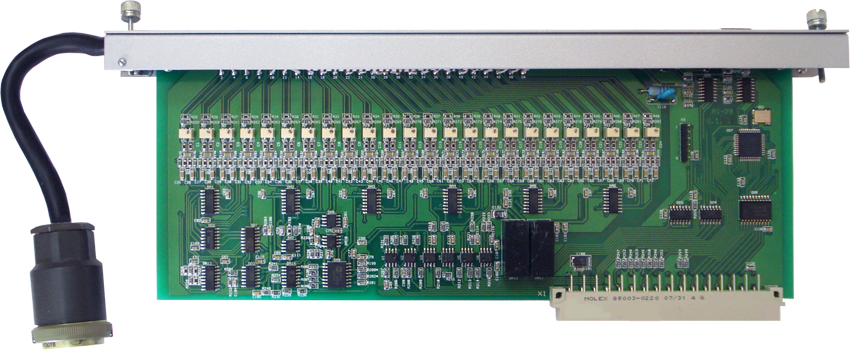

Модуль предназначен для работы в составе программируемых контроллеров серии ЭК-2000, имеет 24 дифференциальных канала для подключения датчиков тока со шкалой 0...20 мА. Модуль преобразует сигналы, полученные с датчиков, в 12-разрядный цифровой код, который доступен для считывания процессорным модулем контроллера.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество каналов ввода токовых сигналов | 24 |
|
| Количество реперных каналов | 3 | Служебные каналы, предназначенные для контроля работоспособности модуля |
| Диапазон измеряемого сигнала, мА | 0…20 |
|
| Входное сопротивление каналов, Ом | 100 |
|
| Время преобразования, мкс, не более | 30 |
|
| Время коммутации канала, мкс | 500 | Время между записью адреса канала и запуском АЦП, в течение которого бит готовности снят |
| Постоянная времени входного фильтра, мс | 45 |
|
| Разрядность аналого-цифрового преобразования, бит | 12 |
|
| Основная погрешность преобразования, %, не более | 0,15 |
|
| Дополнительная температурная погрешность, %/ 10ºС | 0,075 |
|
| Пределы подстройки усиления каналов, % | ± 0,75 |
|
| Граница достоверности входного сигнала, %, не более | -1...101 | Диапазон значений входного сигнала, при выходе из которого устанавливается бит недостоверности входного сигнала |
| Напряжение питания модуля, В | 5 ± 5% |
|
| Ток, потребляемый модулем от источника питания, мА, не более | 350 |
|
| Гальваническая развязка между объектными и системными цепями модуля, В, не менее | 500 |
|
| Сопротивление изоляции между объектными и системными цепями модуля (UISO=500 VDC), МОм, не менее | 10 |
|
| Габаритные размеры модуля, мм | 290х113х30 |
|
| Масса модуля, кг, не более | 0,3 |
|
Электропитание модуля должно осуществляться от канала “+5VS” стабилизированного системного источника питания PU-01 (+5В±5%) или PU-20 (+5В±1%).
