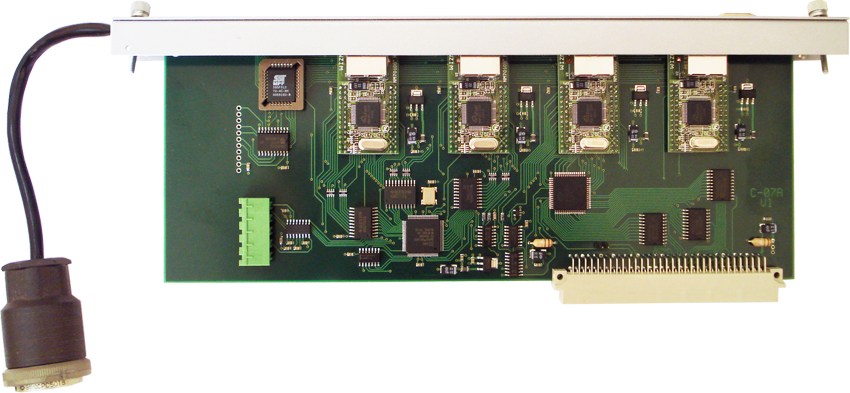

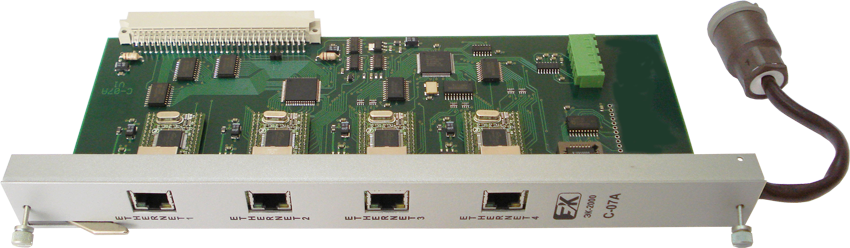

Модуль предназначен для подключения контроллера серии ЭК-2000 к локальной технологической сети Ethernet и обеспечивает обмен данными по кабельной линии связи между подключенными к этой сети контроллерами и/или IBM PC - совместимым компьютером.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Протоколы обмена Internet | TCP, IP Ver.4, UDP, ICMP, ARP, PPPoE, IGMP | Hardware Internet protocols |
| Протоколы обмена Ethernet | DLC, MAC | Hardware Ethernet protocols |
| Количество каналов Ethernet | 4 | 10/100 Base TX half/full duplex operation |
| Скорость обмена по каналам Ethernet, Мбод | 10/100 | выбирается автоматически |
| Количество каналов RS-232 | 1 | используется для отладки ПО |
| Скорость обмена по каналам RS-232, бод | 9600 | Modbus RTU |
| Ток потребления, мА, не более | 450 |
|
| Габаритные размеры, мм | 280х130х27 |
|
| Масса модуля, кг | 0,5 |
|
Электропитание модуля осуществляется от системного источника питания +5 В ±5% (+5VS) контроллера.
