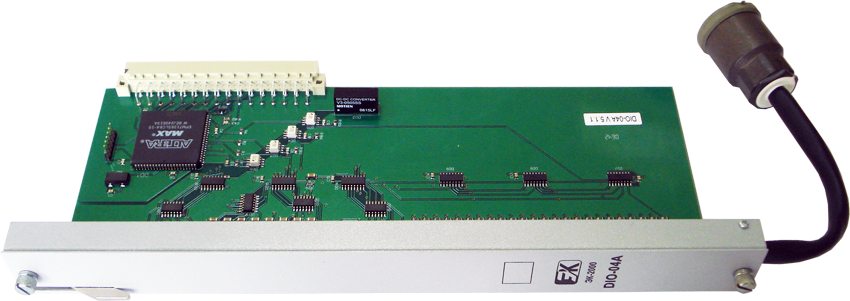

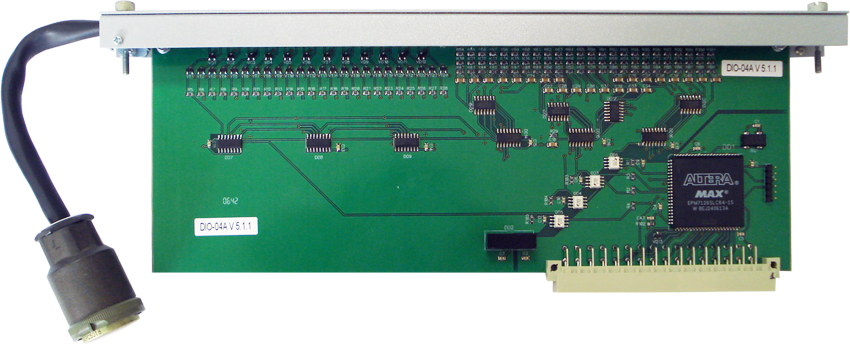

Модуль предназначен для преобразования сигналов "включено/выключено" входных цепей модуля в сигналы, необходимые для работы контроллера, а также для коммутации внешнего источника питания постоянного тока +5...+24 В на активную и/или индуктивную нагрузку.
Модуль относится к серии ЭК-2000.
Наименование параметра
Величина / тип
Примечание
| Наименование параметра | Величина / тип | Примечание |
| Количество входов/выходов | 24/24 |
|
| Минимальное напряжение на входе, соответствующее состоянию "выключено", В | 3 |
|
| Максимальное напряжение на входе, соответствующее состоянию "включено", В | 1 |
|
| Номинальный входной ток, мА | 0,5 |
|
| Задержка входного сигнала, мc | 15 ... 20 |
|
| Напряжение внешнего источника питания постоянного тока, В | +5...+24 ± 20% |
|
| Максимальный ток нагрузки одного выхода, мА | 120 |
|
| Сопротивление открытого ключа, Ом, не более | 0,1 |
|
| Ток потребления от системного источника питания, мА, не более | 250 |
|
| Гальваническая развязка входных цепей, В, не менее | 500 |
|
| Габаритные размеры модуля, мм | 285х130х27 | без кабеля |
| 450х130х27 | с кабелем | |
| Масса модуля, кг | 0,15 |
|
Электропитание модуля осуществляется от системного источника питания +5В ± 5% (шина +5VS) контроллера.
