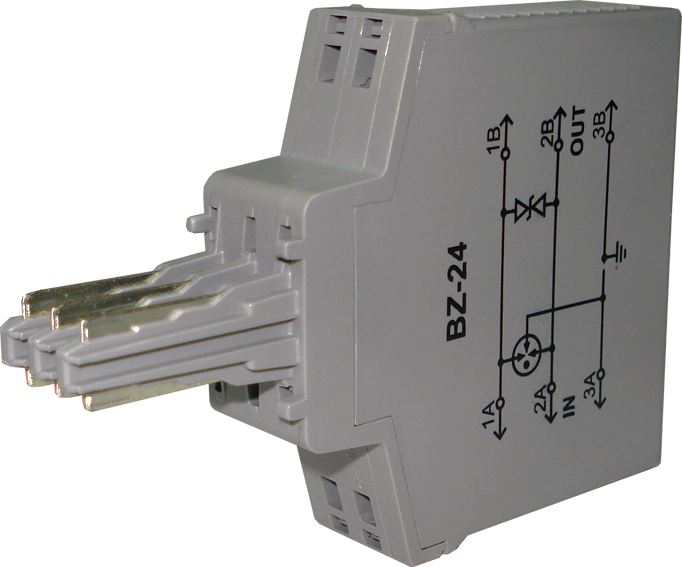

Блок грозозащиты BZ-24

Блок представляет собой устройство для защиты от импульсных перенапряжений (УЗИП) согласно ГОСТ IEC 61643-11-2013. Блок предназначен для работы в составе автоматизированных систем управления для обеспечения защиты оборудования, подключенного к сигнальным линиям, от импульсных перенапряжений, в т.ч. вызванных грозовыми явлениями.

Блок содержит один канал для подключения к двухпроводной линии питания напряжением 24 В.

Согласно ГОСТ IEC 61643-11-2013 блок относится к одновводным УЗИП класса III, комбинированного типа, внутренней установки. Блок является неремонтируемым в условиях эксплуатации. При неисправности блока он должен заменяться на аналогичный из комплекта ЗИП, ремонт блока осуществляется на предприятии-изготовителе.

Блок является взрывозащищенным оборудованием с уровнем взрывозащиты Ga и имеет маркировку взрывозащиты 0Ex ia IIC T5 Ga X в соответствии с ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Область применения блока - взрывоопасные зоны помещений и наружных установок класса 0, 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) в соответствии с присвоенной Ex-маркировкой, требованиями ГОСТ IEC 60079-14-2013 и другими нормативными документами, регламентирующими применение оборудования в потенциально взрывоопасных средах.

Наименование параметра

Величина / тип

Наименование параметра	Величина / тип
Количество каналов в блоке	1
Количество защищаемых линий в канале	2
Максимальное длительное рабочее напряжение, U_c, В	33 VDC / 23 VAC
Номинальный ток, I_N, А	4
Максимальный разрядный ток (8/20), I_max, кА	10
Ток утечки при нормальной работе, мкА, не более	1
Сопротивление на ветвь, Ом, не более	0,1
Эффективная собственная емкость, пФ, не более	1000
Эффективная собственная индуктивность, мкГн, не более	1
Габаритные размеры блока, мм	72х52х15
Масса блока, кг, не более	0,05
