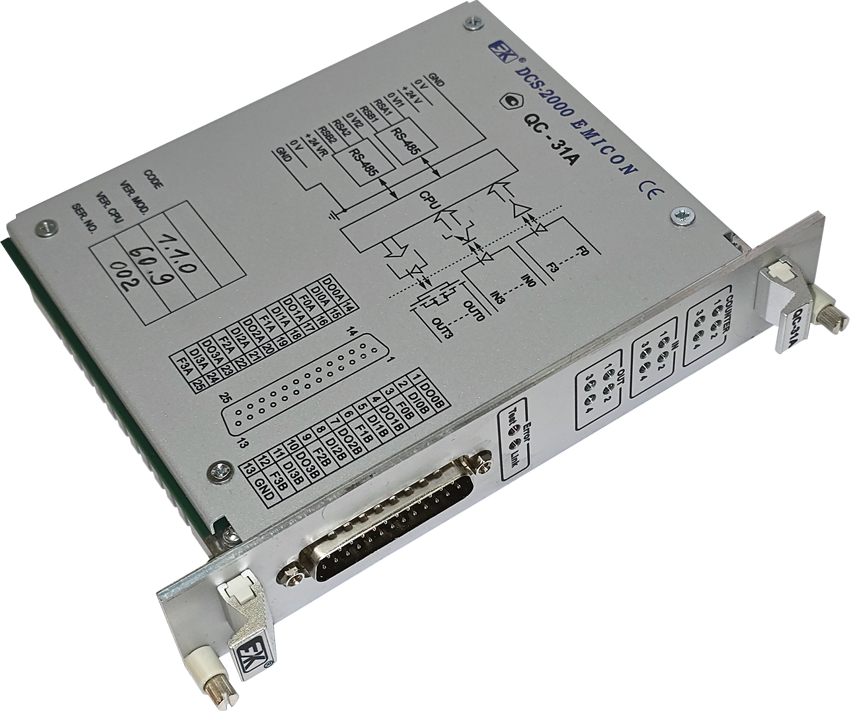

Модуль предназначен для преобразования число-импульсных и дискретных сигналов в цифровой код, обработки полученной информации и передачи ее по сети RS-485, а также выдачи управляющих воздействий в виде дискретных сигналов.
Модуль содержит четыре независимых канала для подключения число-импульсных сигналов (каналов счета) по двухпроводной схеме. Каждому каналу счета соответствует один независимый канал ввода дискретных сигналов (инициативный дискретный вход) и один независимый канал вывода дискретных сигналов, управляемый программно.
Первый и второй каналы счета могут работать в одном из режимов:
- режим подсчета событий;
- режим измерения частоты;
- режим измерения времени,
а третий и четвертый - только в режиме подсчета событий.
| Характеристика | Величина / тип |
| Каналы счета | |
| Количество каналов счета | 4 |
| Вид входного сигнала | униполярный |
| Полярность подключения | произвольная |
| Питание каналов | внешнее |
|
Напряжение питания каналов, В: - QC-31A - QC-31A-01 |
24 ± 20% 12 ± 20% |
|
Уровень нуля, В, не более: - QC-31A - QC-31A-01 |
10 6 |
|
Уровень единицы, В, не менее: - QC-31A - QC-31A-01 |
15 9 |
| Максимальный входной ток состояния нуля, мА | 1 |
| Минимальный входной ток состояния единицы, мА | 2,5 |
|
Входной ток короткого замыкания во всем диапазоне напряжений питания каналов, мА: - QC-31A - QC-31A-01 |
4,5 - 7,5 3,5 - 6,5 |
| Минимальная длительность импульса входного сигнала, мкс | 2 |
| Максимальная частота входного сигнала, кГц | 250 |
| Число импульсов при подсчете внешних событий | от 1 до 216 |
| Пределы абсолютной погрешности преобразования при подсчете внешних событий | 1 ЕМР |
| Диапазон входного сигнала при измерении частоты, Гц | от 0,1 до 250 000 |
| Пределы относительной погрешности преобразования при измерении частоты, % | ± 0,01 |
| Диапазон входного сигнала при измерении периода, мс | от 0,1 до 10 000 |
| Пределы относительной погрешности преобразования при измерении периода, % | ± 0,01 |
| Каналы ввода дискретных сигналов | |
| Количество каналов ввода дискретных сигналов | 4 |
| Полярность подключения | произвольная |
| Питание каналов | внешнее |
| Напряжение питания каналов, В | 24 ± 20% |
| Уровень нуля, В, не более | 12 |
| Уровень единицы, В, не менее | 18 |
| Максимальный входной ток состояния нуля, мА | 1 |
| Минимальный входной ток состояния единицы, мА | 2,5 |
| Входной ток короткого замыкания во всем диапазоне напряжений питания каналов, мА | 4 - 11 |
| Минимальная длительность импульса входного сигнала, мс | 20 |
| Каналы вывода дискретных сигналов | |
| Количество каналов вывода дискретных сигналов | 4 |
| Тип выхода | твердотельное реле |
| Полярность подключения | произвольная |
| Питание каналов | внешнее |
| Защита от короткого замыкания или превышения выходного тока | имеется |
| Максимальный выходной ток, мА | 200 |
| Максимальное напряжение на закрытом выходе, В | 36 |
| Каналы интерфейса | |
| Интерфейс связи между внешними (информационными и управляющими) системами и модулем | RS-485 |
| Количество каналов интерфейса между внешними (информационными и управляющими) системами и модулем | 2 |
| Протокол информационного обмена по интерфейсным каналам | EmiBus |
| Максимальная скорость передачи данных по интерфейсным каналам, бит/с | 1843200 |
| Прочие характеристики | |
| Напряжение гальванической изоляции между изолированными частями модуля, В, не менее | 1000 |
| Напряжение питания, В | от 18 до 36 |
| Габаритные размеры модуля, мм | 170×130×30 |
| Масса модуля, кг, не более | 0,3 |
В зависимости от номинального напряжения входного сигнала счетных каналов, модуль выпускается в двух модификациях:
| Обозначение модуля | Номинальное напряжение входного сигнала, В |
| QC-31A | 24 ± 20% |
| QC-31A-01 | 12 ± 20% |
