DCS-2000 (исполнение М2)

Контроллеры серии DCS-2000 исполнения М2 предназначены для построения распределенных и централизованных систем автоматизации.

Отличительные особенности контроллеров серии DCS-2000 (М2):

• Модульная структура с жестким монтажом в крейт;
• Резервирование процессорных модулей;
• Дублированный интерфейс;
• Дублированное питание (24 В);
• Протоколы обмена - Modbus RTU, EmiBus, Modbus TCP, МЭК-60870-5-104;
• Скорость – до 1,8 Мбит/с;
• Процессор в составе CPU - Cortex-A8 1Ghz, 512Mb RAM, 1Gb ROM Linux RT;
• Модули ввода-вывода на базе МК (ARM);
• "Горячая" замена модулей;
• Поддержка HART-протокола;
• Возможность расширения и объединения каркасов;
• Программирование в среде Cont Designer и на языках стандарта МЭК 61131-3.

Контроллер DCS-2000 (М2) имеет модульную конструкцию, представляющую собой каркас с кроссовой платой (вместе - крейт), в который устанавливаются модули различных типов.

Модули устанавливаются в каркас в соответствии со схемой контроллера. Модули повторителя RP-31 могут быть установлены в крайнее левое или крайнее правое платоместа.

Для увеличения канальной емкости контроллера к базовому крейту контроллера, в составе которого имеется модуль ЦПУ, подключаются дополнительные крейты. Для подключения дополнительных крейтов используются модули повторителя RP-31. Общее количество модулей, подключенных к одному ЦПУ или одному сетевому модулю, может быть 256.

Контроллеры серии DCS-2000 (M2) устанавливаются в шкафы напольного или настенного исполнения (степень защиты оболочкой – до IP-65).

Основным конструктивным элементом контроллера DCS-2000 (M2) является каркас. Он предназначен для размещения модулей в контроллере, их подключения к каналам интерфейса, задания сетевого адреса и организации питания модулей. Конструктивно каркас состоит из верхних и нижних реек с направляющими, выполненными на базе евроконструктива, боковых стенок с элементами крепления к монтажной панели шкафа и верхней крышки.

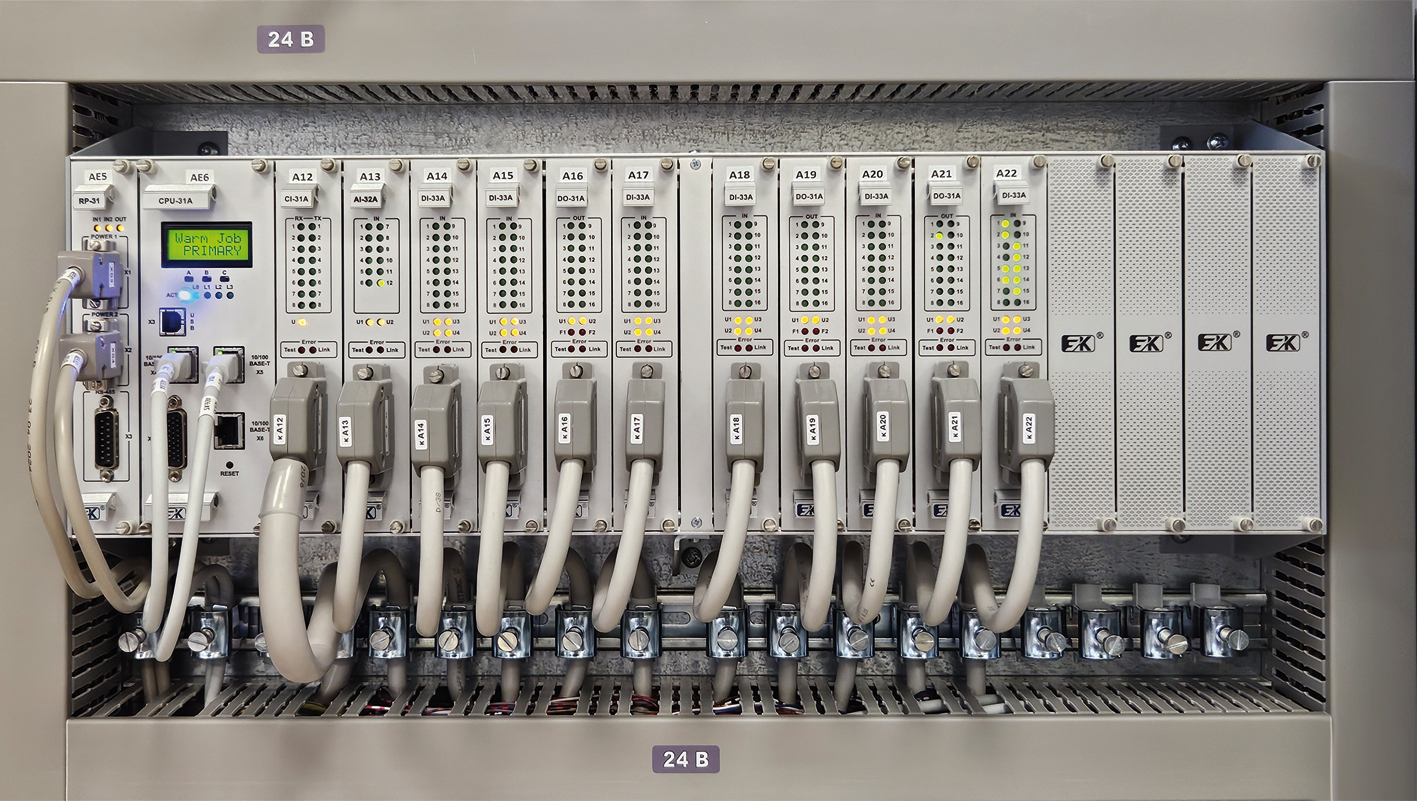

Предусмотрено несколько типов каркасов (обозначение СС-3хх) - на 6, 8, 10, 14, 16, 22 и 28 платомест.

В зависимости от способа крепления каркаса к монтажной панели шкафа и способа адресации платомест, каркасы разных типов серии DCS-2000 (М2) выпускаются в различных модификациях.

Основные типы каркасов:

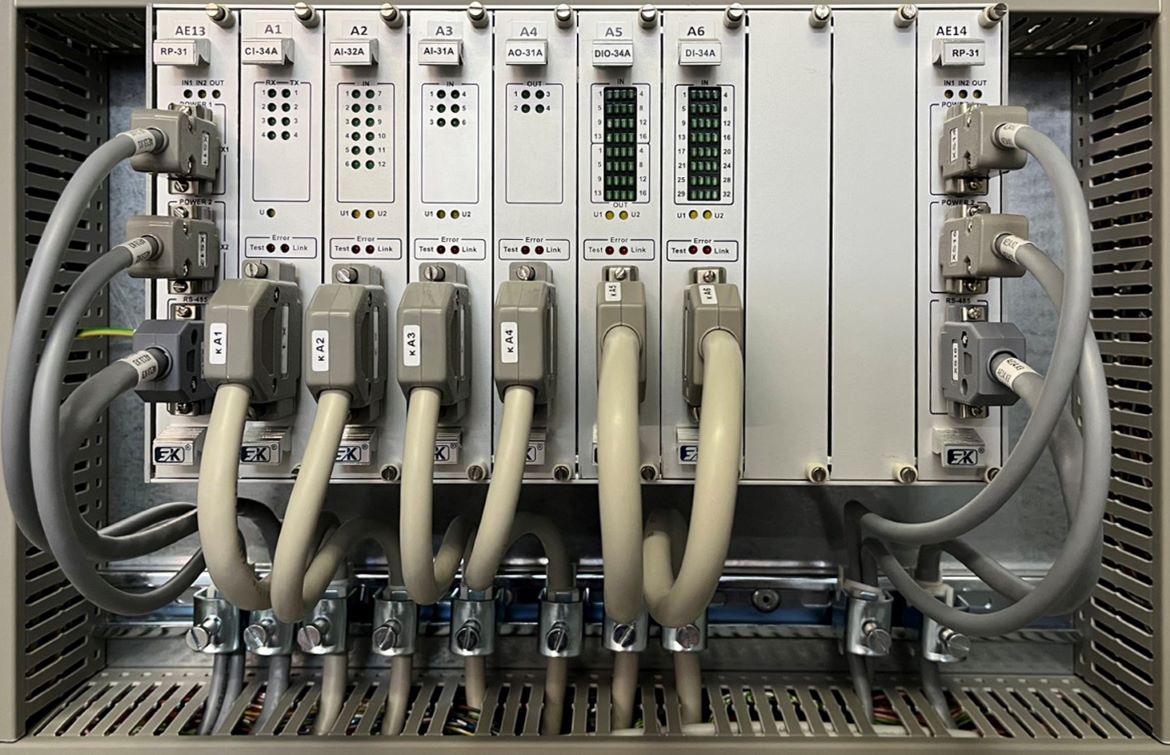

• каркас CC-308 (на 10 платомест, из них 8 адресуемых платомест);
• каркас CC-316 (на 18 платомест, из них 16 адресуемых платомест).
