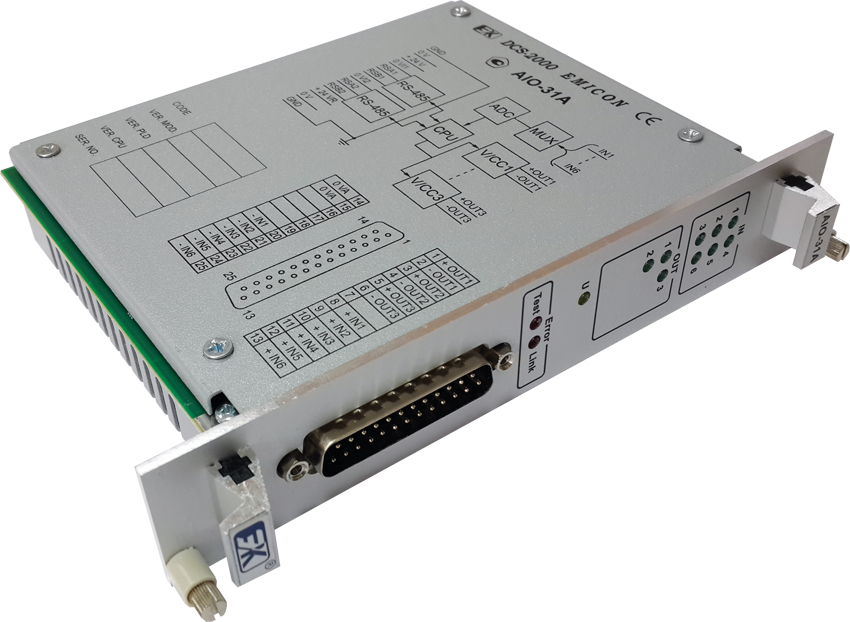

Модуль ввода/вывода аналоговых сигналов AIO-31А

Модуль предназначен для работы в составе распределенных систем управления, имеет шесть дифференциальных входных каналов для подключения к нему датчиков тока и преобразования полученного сигнала в 14-ти разрядный цифровой код, а также три канала вывода токовых сигналов. После преобразования и усреднения величин нескольких цифровых отсчётов, полученное значение передается по локальной сети, образованной интерфейсом RS-485 (протокол Modbus или EmiBus).

Характеристика

Величина / тип

Характеристика	Величина / тип
Количество каналов ввода	6
Разрядность аналого-цифрового преобразования, бит	14
Входная шкала, мА	0…20,48
Количество каналов вывода	3
Разрядность цифро-аналогового преобразования, бит	12
Выходная шкала, мА	0…20
Основная погрешность преобразования, приведенная к диапазону входного сигнала, %, не более	0,075
Основная погрешность преобразования, приведенная к диапазону выходного сигнала, %, не более	0,1
Температурная погрешность преобразования, %/°C, не более	0,005
Входное сопротивление, Ом	100
Постоянная времени аппаратного фильтра, мс	30
Допустимая нагрузка токового выхода, Ом, не менее	400
Количество каналов интерфейса между внешними (информационными и управляющими) системами и модулем	2
Интерфейс связи между внешними (информационными и управляющими) системами и модулем	RS-485
Протокол информационного обмена по интерфейсным каналам	Modbus, EmiBus
Скорость передачи данных по интерфейсным каналам, бод	от 9600 до 921600
Напряжение гальванической изоляции, В, не менее: - между внешним источником питания и системными цепями модуля - между пользовательской частью и системными цепями модуля - между интерфейсной частью и системными цепями модуля	1000 1000 1000
Габаритные размеры модуля, мм	170x130x30
