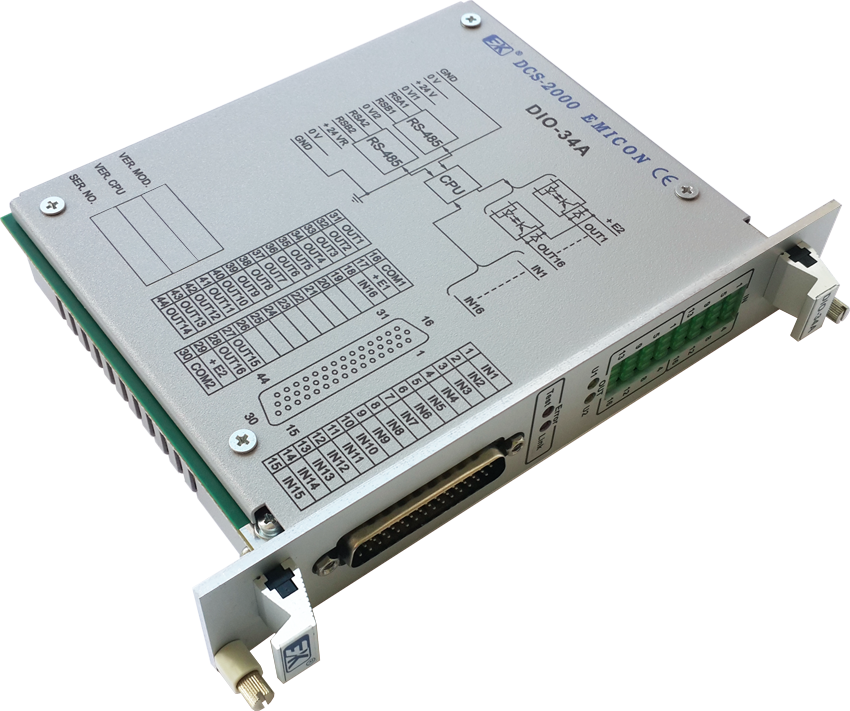

Модуль предназначен для работы в составе распределенных систем управления и имеет две изолированные группы каналов. Первая группа представляет собой 16 каналов дискретных входов, имеющая отдельный внешний источник питания 24 В. Датчики могут подключаться к входам модуля, используя положительную полярность по схеме "общий минус". Вторая группа представляет собой 16 каналов дискретных выходов. Нагрузка к выходным каналам модуля и внешнему источнику питания подключается по схеме "общий минус".
Характеристика
Величина / тип
Примечание
| Характеристика | Величина / тип | Примечание |
| Количество каналов ввода | 16 | |
| Количество каналов вывода | 16 | |
| Номинальный входной ток каждого канала, мА | 10 | |
| Напряжение питания входов, В | 24±5% | |
| Минимальная длительность входного сигнала, мс | 15±5 |
согласована
с ПАО "Транснефть" |
| Ток нагрузки выхода, А, не более | 0,04 | |
| Напряжение питания выходов | 24±5% | |
| Интерфейс | RS-485 | |
| Количество каналов интерфейса | 2 | |
| Протокол информационного обмена по интерфейсным каналам | ModBus, EmiBus | |
| Напряжение гальванической изоляции между системной и объектовой частями модуля, В, не менее | 1000 | |
| Напряжение питания модуля, В | от 18 до 36 | |
| Степень защиты от влаги и пыли, не ниже | IP20 | |
| Габаритные размеры модуля, мм | 169×130×30 | |
| Масса модуля, кг, не более | 0,2 |
