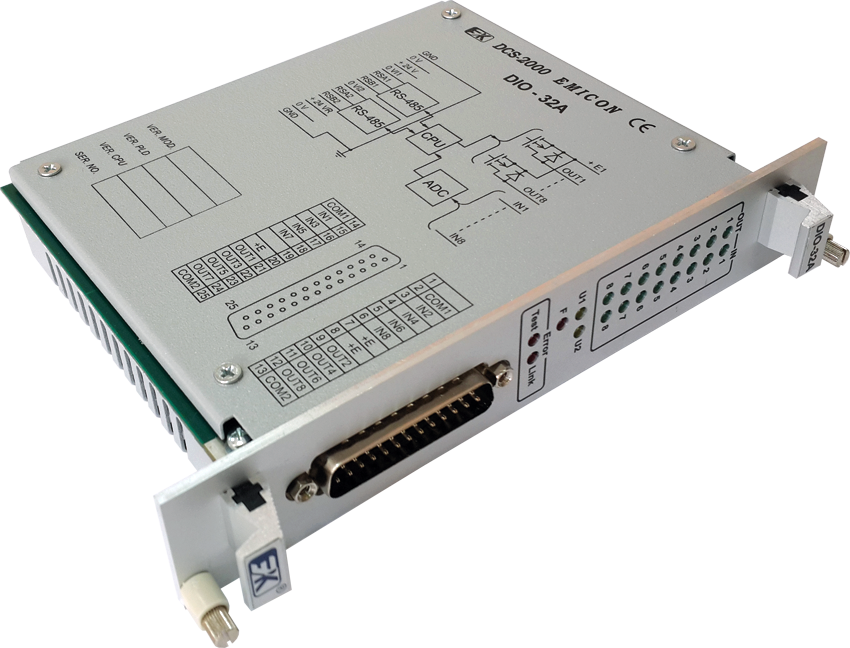

Модуль предназначен для работы в составе распределенных систем управления и имеет две изолированные группы каналов. Первая группа представляет собой 8 каналов дискретных входов, имеющая отдельный источник питания 24 В. Датчики могут подключаться к входам модуля, используя любую полярность – как по схеме "общий плюс", так и по схеме "общий минус".
Вторая группа представляет собой 8 каналов дискретных выходов. Нагрузка к выходным каналам модуля и внешнему источнику питания подключается по схеме "общий минус". Состояние выходов контролируется.
Характеристика
Величина / тип
Примечание
| Характеристика | Величина / тип | Примечание |
| Количество каналов ввода | 8 | |
| Количество каналов вывода | 8 | |
| Ток короткого замыкания входа, мА | 6±0,5 | |
| Напряжение срабатывания защиты входа, В | 36±10% | |
| Напряжение питания входов, В | 24±5% | |
| Минимальная длительность входного сигнала, мс | 15±5% |
согласована
с ПАО "Транснефть" |
| Полярность подключения датчиков | задается перемычками | |
| Ток нагрузки выхода, А, не менее | 0,5 | |
| Ток срабатывания защиты выходов, А | 0,6±0,05 | |
| Напряжение питания выходов, В | 18…36 | |
| Количество каналов интерфейса | 2 | |
| Тип интерфейса | RS-485 | |
| Протокол информационного обмена по интерфейсным каналам | ModBus, EmiBus | |
| Напряжение гальванической изоляции между системной и объектовой частями модуля, В, не менее | 1000 | |
| Габаритные размеры модуля, мм | 140x120x30 |
В зависимости от значения температуры эксплуатации модуль выпускается в четырех модификациях:
Обозначение модуля
Температура эксплуатации, °С
Наименование ПО, тип модуля
| Обозначение модуля | Температура эксплуатации, °С | Наименование ПО, тип модуля |
| DIO-32A | -25…+60 | (= 15) DIO321X, DIO323X, DIO324X |
| DIO-32A-01 | 0…+60 | (= 15) DIO321X, DIO323X, DIO324X |
| DIO-32A-02 | -25…+60 | (= 31) DIO326X |
| DIO-32A-03 | 0…+60 | (= 31) DIO326X |
